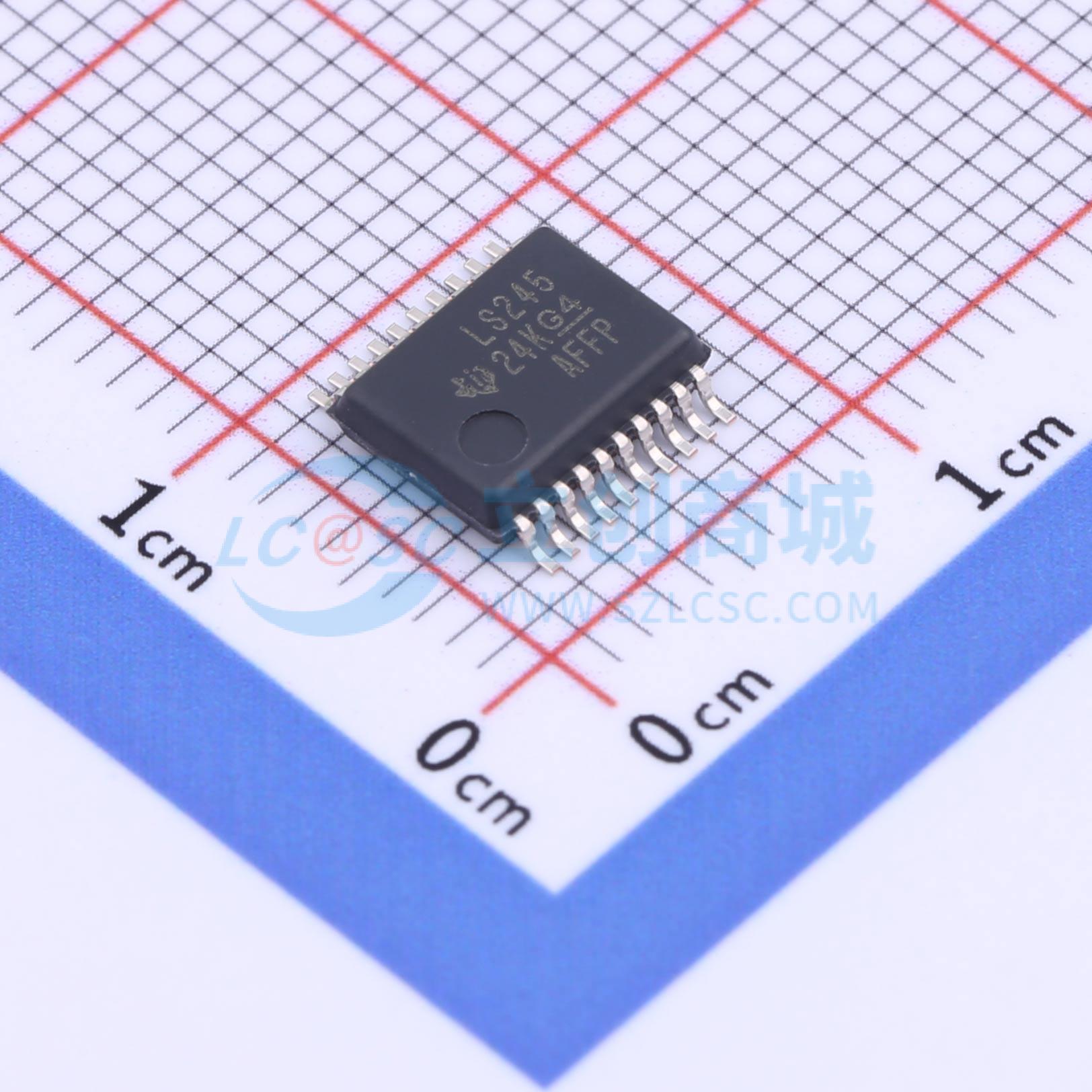

温馨提醒：图片仅供参考，商品以实物为准
SN74LS245DBR
三态输出，八路总线收发器
- 描述
- SN74LS245 八通道总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS245DBR
- 商品编号
- C2675844
- 商品封装
- SSOP-20-208mil
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 4.75V~5.25V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 15mA | |
| 系列 | 74LS | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流(Iq) | - | |
| 传播延迟(tpd) | 8ns@5V,45pF | |
| 功能特性 | 输出使能 |
商品概述
SNx4LS245是带三态输出的八总线收发器，设计用于实现数据总线之间的异步双向通信，其控制功能的实现可最大程度减少外部时序需求。该器件可根据方向控制输入的逻辑电平，选择实现数据从A总线传输至B总线，或是从B总线传输至A总线；通过输出使能输入可禁用该器件，实现总线的有效隔离。
商品特性
- 三态输出可直接驱动总线线路
- PNP输入可降低总线线路的直流负载
- 总线输入端带迟滞特性，可提升噪声容限
- 端口到端口典型传播延迟为8 ns
应用领域
- 楼宇自动化
- 电子销售点
- 工厂自动化与控制
- 测试与测量
