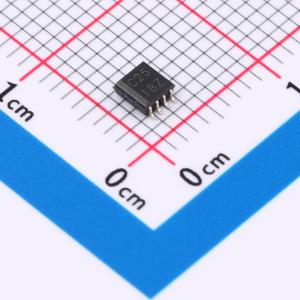

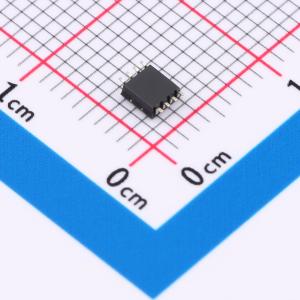

温馨提醒：图片仅供参考，商品以实物为准
CLVC2G125IDCTRQ1
双路三态输出总线缓冲门
- 描述
- SN74LVC2G125-Q1 具有三态输出的汽车类 2 通道、1.65V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CLVC2G125IDCTRQ1
- 商品编号
- C2675821
- 商品封装
- SSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 1.4ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；输出使能 |
商品概述
SN74LVC2G125-Q1是一款带三态输出的双总线缓冲门，工作电源电压范围为1.65V~5.5V。该器件内置带三态输出的双线路驱动器，当对应的输出使能输入为高电平时，输出将被禁用。为确保器件在上电或断电过程中保持高阻抗状态，输出使能端应通过上拉电阻连接至电源电压，电阻的最小阻值由驱动器的灌流能力决定。该器件完全支持部分掉电应用，内置Ioff电路可禁用输出，避免器件掉电时产生破坏性的回流电流。
商品特性
- 符合汽车应用要求
- 支持5V电源电压工作
- 输入可承受最高5.5V电压
- 在3.3V电源条件下，最大传播延迟为4.3ns
- 低功耗，最大电源电流为10μA
- 3.3V电源条件下，输出驱动能力为±24mA
- 电源电压3.3V、环境温度25℃条件下，典型输出接地反弹小于0.8V
- 电源电压3.3V、环境温度25℃条件下，典型输出VOH下冲大于2V
- 支持部分掉电模式工作
- 闩锁性能超过100mA，符合JESD 78 II类规范
应用领域
- 汽车电子领域
- 总线信号缓冲驱动场景
