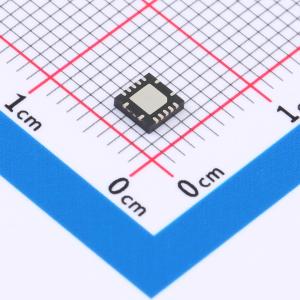

SN74AUC34RGYR实物图
  • SN74AUC34RGYR商品缩略图
  • SN74AUC34RGYR商品缩略图
  • SN74AUC34RGYR商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SN74AUC34RGYR

六路缓冲门

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74AUC34 6 通道、0.8V 至 2.7V 高速缓冲器
品牌名称
TI(德州仪器)
商品型号
SN74AUC34RGYR
商品编号
C2675809
商品封装
VQFN-14-EP(3.5x3.5)​
包装方式
编带
商品毛重
0.0638克(g)

商品参数

属性参数值
商品目录缓冲器/驱动器/收发器
输入类型-
输出类型-
工作电压0.8V~2.7V
元件数-
每个元件位数6
通道类型单向
属性参数值
灌电流(IOL)9mA
拉电流(IOH)9mA
系列74AUC
工作温度-40℃~+85℃
静态电流(Iq)10uA
传播延迟(tpd)1.8ns@1.8V,15pF
功能特性掉电隔离

商品概述

这是一款缓冲门器件，型号为SN74AUC34，实现Y=A的布尔逻辑功能，供电电压范围为0.8V~2.7V，专为1.65V~1.95V VCC工作场景设计，支持部分掉电应用，设备断电时电路会禁用输出，避免有害电流反向回流通过器件。

商品特性

  • 针对1.8V工作优化，具备3.6V I/O容限，支持混合模式信号运行
  • 配备Ioff电路，支持部分掉电模式运行
  • 可在低于1V的电压下工作
  • 1.8V供电条件下最大传输延迟tpd为1.8ns
  • 功耗低，最大电源电流Icc为10μA
  • 1.8V供电条件下输出驱动能力为±8mA
  • 闩锁性能超过JESD 78 II类标准的100mA要求
  • 静电放电防护性能超过JESD 22标准，满足2000V人体模型、200V机器模型、1000V充电器件模型要求
  • 采用RGY封装
  • 所有未使用输入必须接VCC或接地，以保证器件正常运行
