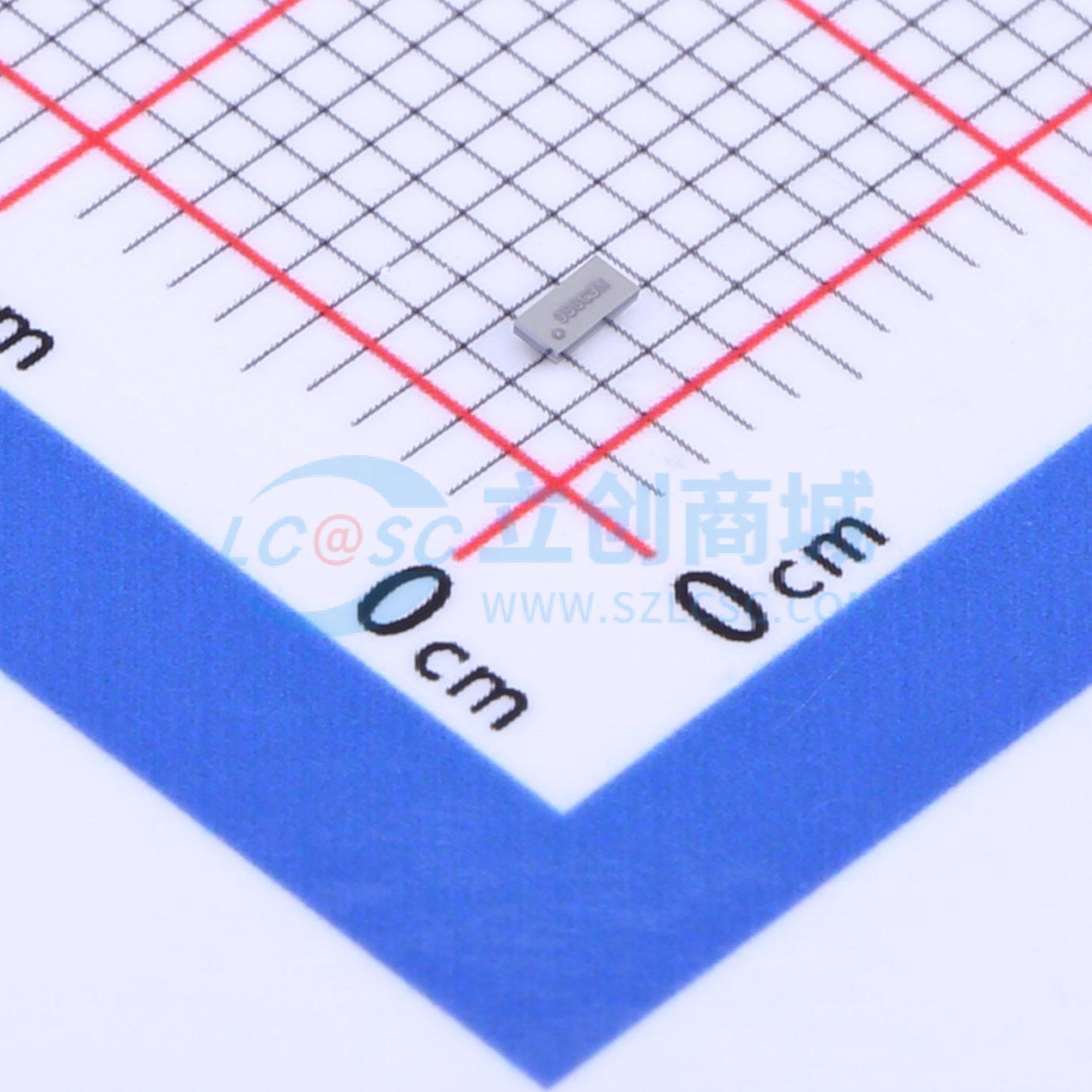

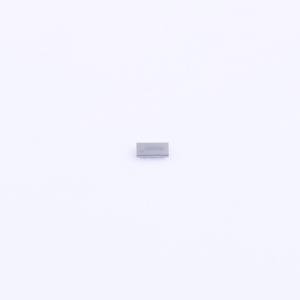

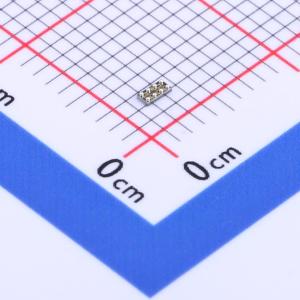

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC3G34YZPR
三态缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC3G34 3 通道、1.65V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC3G34YZPR
- 商品编号
- C2675801
- 商品封装
- DSBGA-8(1.9x1.9)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 推挽式 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 3 | |
| 每个元件位数 | - | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 1.4ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
SN74LVC3G34是一款三缓冲门，设计用于1.65V~5.5V VCC工作，实现正逻辑下Y=A的布尔功能。NanoFree封装技术采用裸片作为封装，该器件针对部分掉电应用做了完整规范设计，Ioff电路可禁用输出，防止器件掉电时产生有害的回流电流。
商品特性
- 提供NanoFree封装
- 支持最高5.5V VCC工作
- 输入可承受电压最高达5.5V
- 3.3V条件下最大传输延迟tpd为4.1ns
- 低功耗，最大Icc为10μA
- 3.3V条件下输出驱动为±24mA
- VCC=3.3V、TA=25℃时，典型输出地弹VOLP小于0.8V
- VCC=3.3V、TA=25℃时，典型输出VOH下冲VOHV大于2V
- Ioff支持热插入、部分掉电模式以及反向驱动保护
- 可实现降压转换，将最高5.5V的输入转换为VCC电平
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
应用领域
- AV接收机
- 便携式音频底座
- 蓝光播放器及家庭影院
- DVD刻录机及播放器
- 嵌入式个人电脑
- MP3播放器及便携式音频刻录机
- 个人数字助理
- 电信/服务器AC/DC电源单控制器的模拟及数字部分
- 客户端及企业级固态硬盘
- LCD/数字高清电视
- 企业级平板设备
- 服务器端视频分析
- 无线耳机、键盘及鼠标
