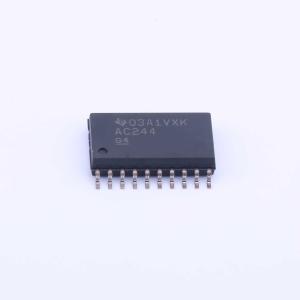

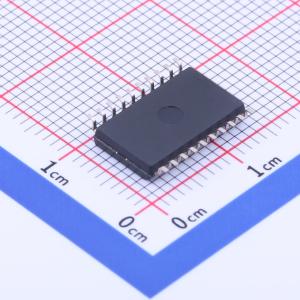

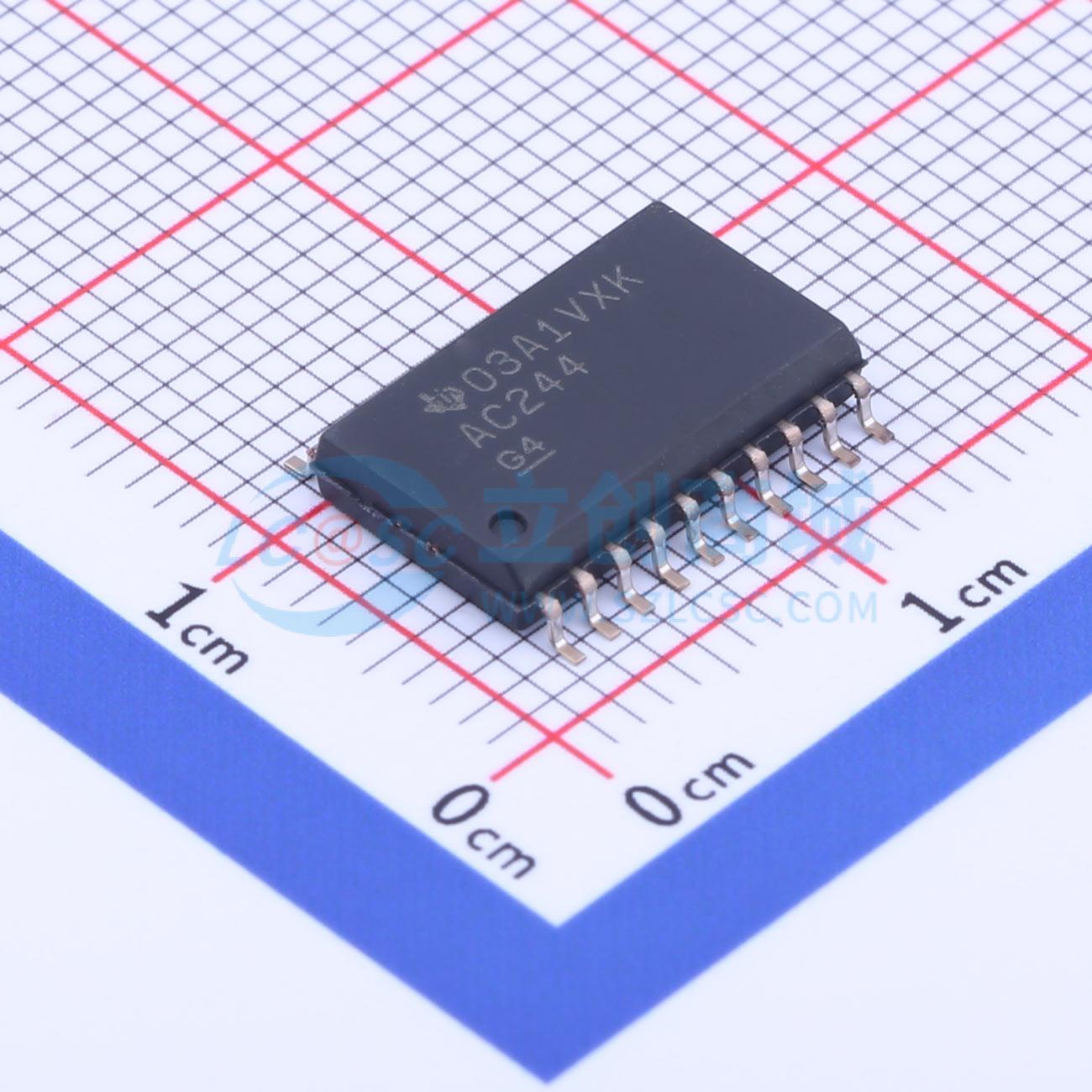

SN74AC244DWR
八进制缓冲器/驱动器,带三态输出,2V至6V Vcc工作电压,最大传输延迟7.5ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AC244 具有三态输出的 8 通道、2V 至 6V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AC244DWR
- 商品编号
- C2675766
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 2 | |
| 每个元件位数 | 4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74AC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 5ns@5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
八进制缓冲器和线路驱动器专门用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能与密度。AC244器件分为两个4位缓冲器/驱动器,各带有独立的输出使能输入端。当输出使能为低电平时,器件将同相数据从A输入端传输至Y输出端;当输出使能为高电平时,输出处于高阻抗状态。为确保通电或断电过程中保持高阻抗状态,输出使能端应通过上拉电阻连接至VCC,电阻的最小值由驱动器的灌电流能力决定。常见型号包括SN54AC244、SN74AC244,有多种封装形式可选。
商品特性
- 工作电源电压范围为2V~6V
- 输入可承受最高6V电压
- 5V供电条件下最大传输延迟tpd为7.5ns
- 最大额定电源电压范围为-0.5V~7V
- 最大额定输入电压范围为-0.5V~VCC+0.5V
- 最大额定输出电压范围为-0.5V~VCC+0.5V
- 输入钳位电流范围为±20mA
- 输出钳位电流范围为±20mA
- 连续输出电流范围为±50mA
- VCC或接地端连续电流范围为±200mA
- DB封装热阻抗为70℃/W,DW封装热阻抗为58℃/W,N封装热阻抗为69℃/W,NS封装热阻抗为60℃/W,PW封装热阻抗为83℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用的输入端必须接VCC或接地才能保证器件正常工作
- 超出最大额定值的应力可能造成器件永久性损坏,该参数仅为应力额定值,不保证器件在超出推荐工作条件的场景下可正常工作,长期暴露在最大额定条件下可能影响器件可靠性
应用领域
- 三态存储器地址驱动
- 时钟驱动
- 面向总线的接收器
- 面向总线的发射器
