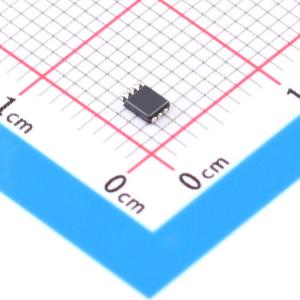

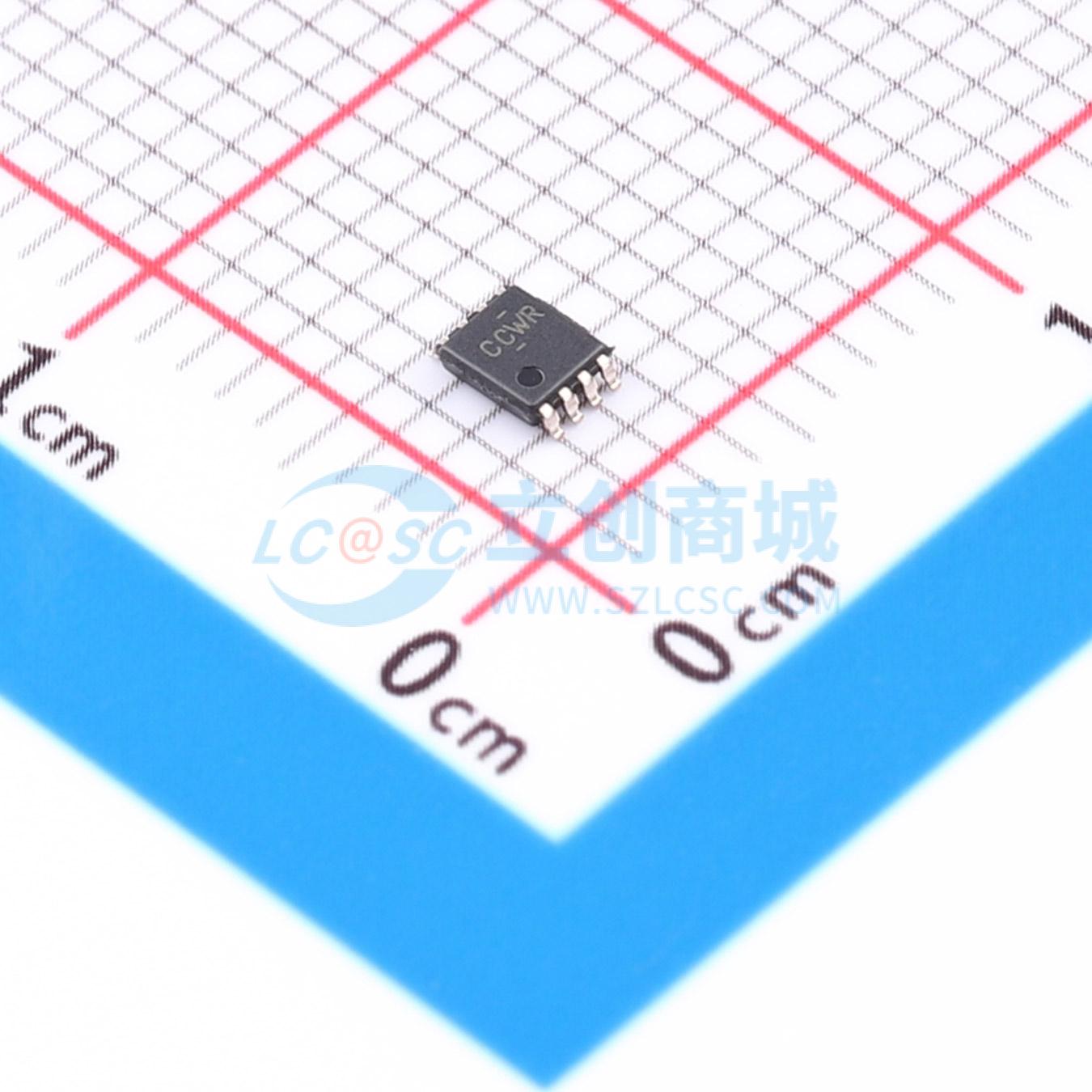

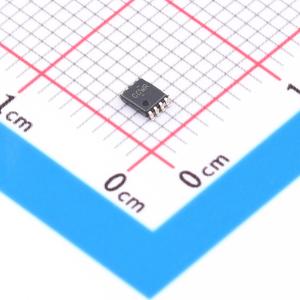

温馨提醒：图片仅供参考，商品以实物为准

CLVC2G125IDCURQ1

双路三态输出总线缓冲门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC2G125-Q1 具有三态输出的汽车类 2 通道、1.65V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: CLVC2G125IDCURQ1
商品编号: C2675770
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.156522克(g)

商品参数

商品概述

SN74LVC2G125-Q1是一款带三态输出的双总线缓冲门，工作电源电压范围为1.65V~5.5V。该器件内置带三态输出的双线路驱动器，当对应的输出使能输入为高电平时，输出将被禁用。为确保器件在上电或断电过程中保持高阻抗状态，输出使能端应通过上拉电阻连接至电源电压，电阻的最小阻值由驱动器的灌流能力决定。该器件完全支持部分掉电应用，内置Ioff电路可禁用输出，避免器件掉电时产生破坏性的回流电流。

商品特性

符合汽车应用要求
支持5V电源电压工作
输入可承受最高5.5V电压
在3.3V电源条件下，最大传播延迟为4.3ns
低功耗，最大电源电流为10μA
3.3V电源条件下，输出驱动能力为±24mA
电源电压3.3V、环境温度25℃条件下，典型输出接地反弹小于0.8V
电源电压3.3V、环境温度25℃条件下，典型输出VOH下冲大于2V
支持部分掉电模式工作
闩锁性能超过100mA，符合JESD 78 II类规范

应用领域

汽车电子领域
总线信号缓冲驱动场景

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~5.5V
	元件数	2
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	系列	74LVC
	工作温度	-40℃~+85℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	4.3ns@3.3V,50pF
	功能特性	掉电隔离；输出使能
