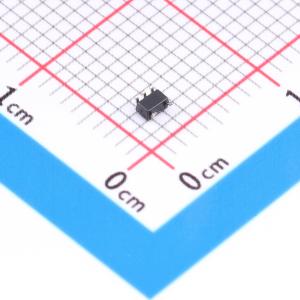

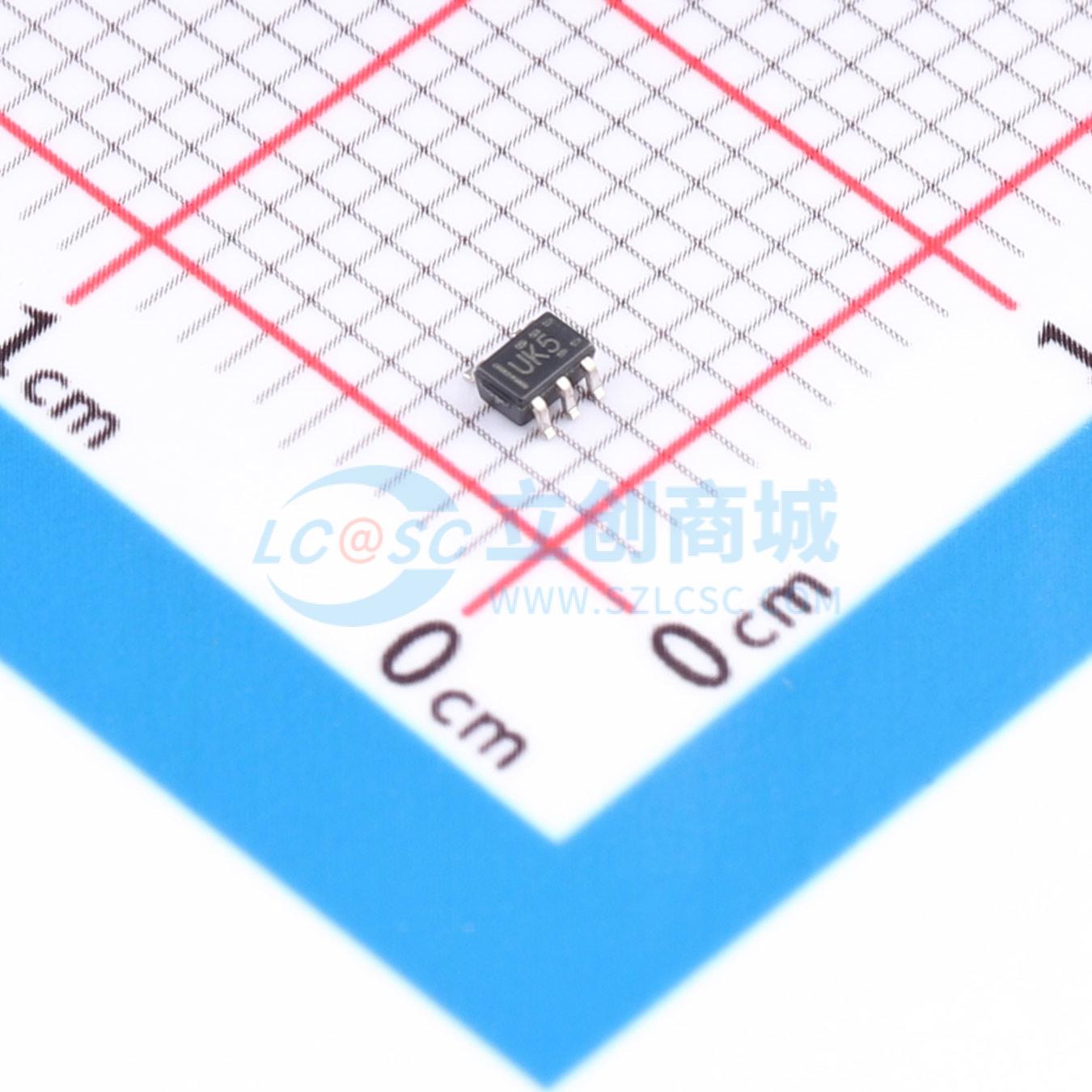

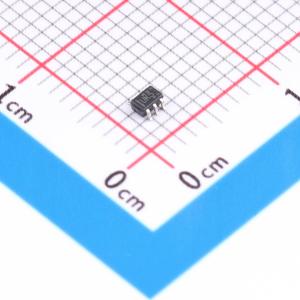

SN74AUC1G240DCKR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUC1G240 具有三态输出的单路 0.8V 至 2.7V 高速反相器
品牌名称: TI(德州仪器)
商品型号: SN74AUC1G240DCKR
商品编号: C2675738
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.1529克(g)

商品参数

商品概述

SN74AUC1G240是一款具有一个三态输出的单通道线路驱动器。该总线缓冲器门电路虽然专门针对1.65V至1.95V VCC工作范围而特别设计，但可以在0.8V至2.7V VCC的范围内工作。当输出使能 (OE) 输入为高电平时，输出被停用。为了确保上电或断电期间的高阻抗状态，OE非应通过一个上拉电阻器连接至VCC；该电阻器的最小值由驱动器的电流吸收能力来决定。该器件的技术规格针对采用Ioff的部分断电应用而全面拟订。Ioff电路负责停用输出，从而可防止破坏性的电流在其断电时通过器件回流。

商品特性

采用德州仪器的 NanoFree™ 封装
专为1.8V工作电压而优化并具有3.6V I/O的电压容忍范围，旨在支持混合模式信号操作
Ioff支持部分断电模式操作
可在低于1V的电压下操作
最大tpd为2.5ns (在1.8V时)
低功耗: 10μA 最大ICC
±8mA 输出驱动（在 1.8V 时）
高速操作
2.5V下可达到350 Mhz
1.8V下可达到300 Mhz
1.5V下可达到250 Mhz
0.8V下可达到100 Mhz
锁断性能超过100mA (符合 JESD 78 Class II 规范的要求)
ESD 保护等级超过 JESD 22 标准的要求
2000-V 人体模型 (A114-A)
200-V 机器模型 (A115-A)
1000 V 充电器件模型（C101）

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	0.8V~2.7V
	元件数	1
	每个元件位数	1
	通道类型	-

	属性	参数值
	灌电流(IOL)	9mA
	拉电流(IOH)	9mA
	系列	74AUC
	工作温度	-40℃~+85℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	1ns@1.8V,15pF
	功能特性	掉电隔离；输出使能
