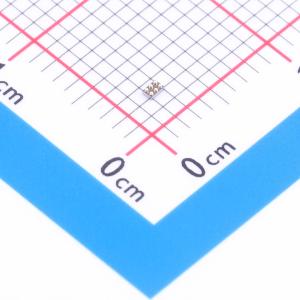

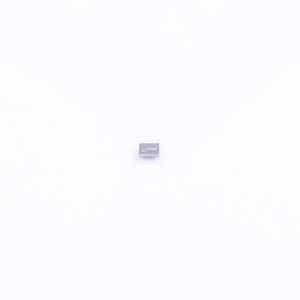

SN74AUP1G125YFPR
SN74AUP1G125YFPR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUP1G125 具有三态输出的单路 0.8V 至 3.6V 低功耗缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP1G125YFPR
- 商品编号
- C2675725
- 商品封装
- DSBGA-6
- 包装方式
- 编带
- 商品毛重
- 1.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 0.8V~3.6V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 系列 | 74AUP | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 900nA | |
| 传播延迟(tpd) | 2.4ns@3.3V,5pF | |
| 功能特性 | 掉电隔离；输出使能 |
商品概述
SN74AUP1G125是一款带有三态输出的单路总线缓冲门，为单路线驱动器。当输出使能OE输入为高电平时，输出被禁用。该器件具有输入禁用功能，允许输入信号浮空。为确保上电或下电过程中保持高阻态，OE必须通过上拉电阻接至VCC，电阻的最小阻值由驱动器的灌电流能力决定。
商品特性
- 低静态功耗，最大ICC为0.9μA
- 低动态功耗，3.3V条件下典型Cpd为4pF
- 低输入电容，典型值为1.5pF
- 低噪声，过冲和下冲低于VCC的十分之一
- 具备输入禁用功能，允许输入处于浮空状态
- Ioff支持部分掉电模式工作
- 输入迟滞允许缓慢输入变化，提升输入开关抗干扰能力
- 供电VCC范围宽，为0.8V~3.6V
- 支持3.6V I/O容限，可适配混合模式信号工作
- 3.3V条件下最大tpd为4.6ns
- 可提供NanoStar封装及多种封装形式
应用领域
- 便携式音频底座
- 蓝光播放器及家庭影院
- 个人数字助理
- 通信/服务器交直流单控制器模拟数字供电
- 客户端与企业级固态硬盘
- 液晶/数字高清电视
- 企业级平板电脑
- 无线耳机、键盘及鼠标
