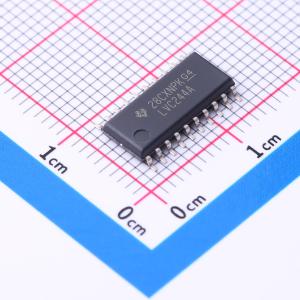

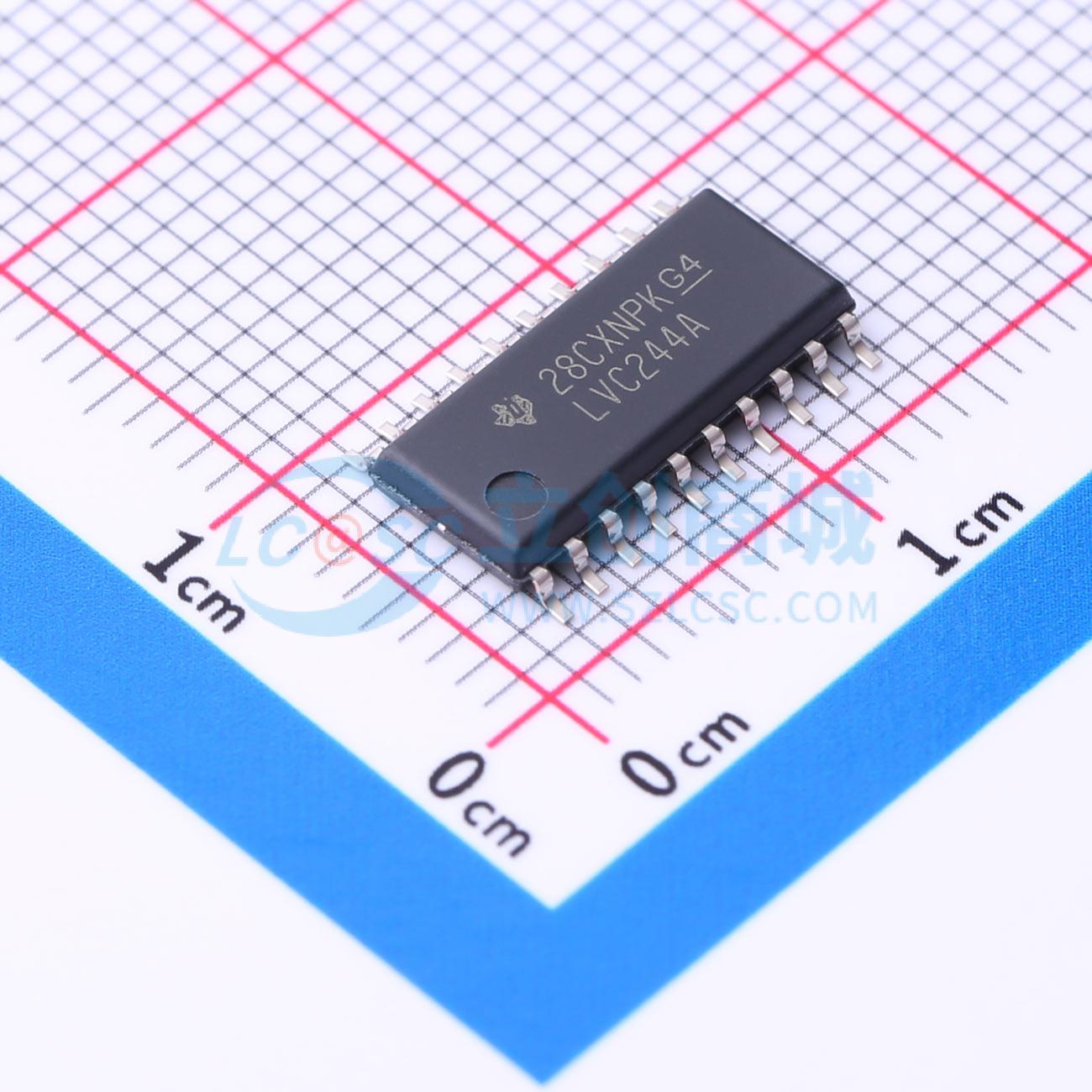

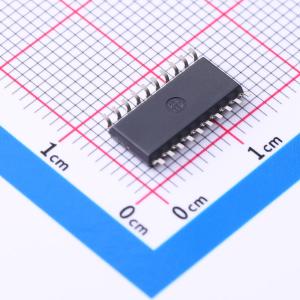

SN74LVC244ANSR

这些八路总线缓冲器专为 1.65V 至 3.6V VCC 工作电压设计。SN74LVC244A 器件旨在实现数据总线间的异步通信。

• 工作电压范围为 1.65V 至 3.6V
• 输入电压高达 5.5V
• 额定工作温度范围为 -40℃ 至 +85℃ 以及 -40℃ 至 +125℃
• 3.3V 时 tpd 最大值为 5.9ns
• VOLP（输出接地反弹）典型值小于 0.8V（VCC = 3.3V、TA = 25℃ 时）
• VOHV（输出 VOH 下冲）典型值大于 2V（VCC = 3.3V、TA = 25℃ 时）
• 所有端口均支持混合模式信号运行（5V 输入或输出电压，具有 3.3V VCC）
• Ioff 支持带电插入、局部关断模式和后驱动保护
• 可作为下行转换器，将最高 5.5V 的输入电压下行转换至 VCC 电平
• 采用超小型逻辑 QFN 封装（最大高度为 0.5mm）
• 闩锁性能超过 250mA，符合 JESD 17 规范
• ESD 保护性能超过 JESD 22 规范要求
  • 2000V 人体放电模型
  • 1000V 充电器件模型

• 服务器
• 发光二极管 (LED) 显示屏
• 网络交换机电信基础设施
• 电机驱动器 I/O 扩展器
