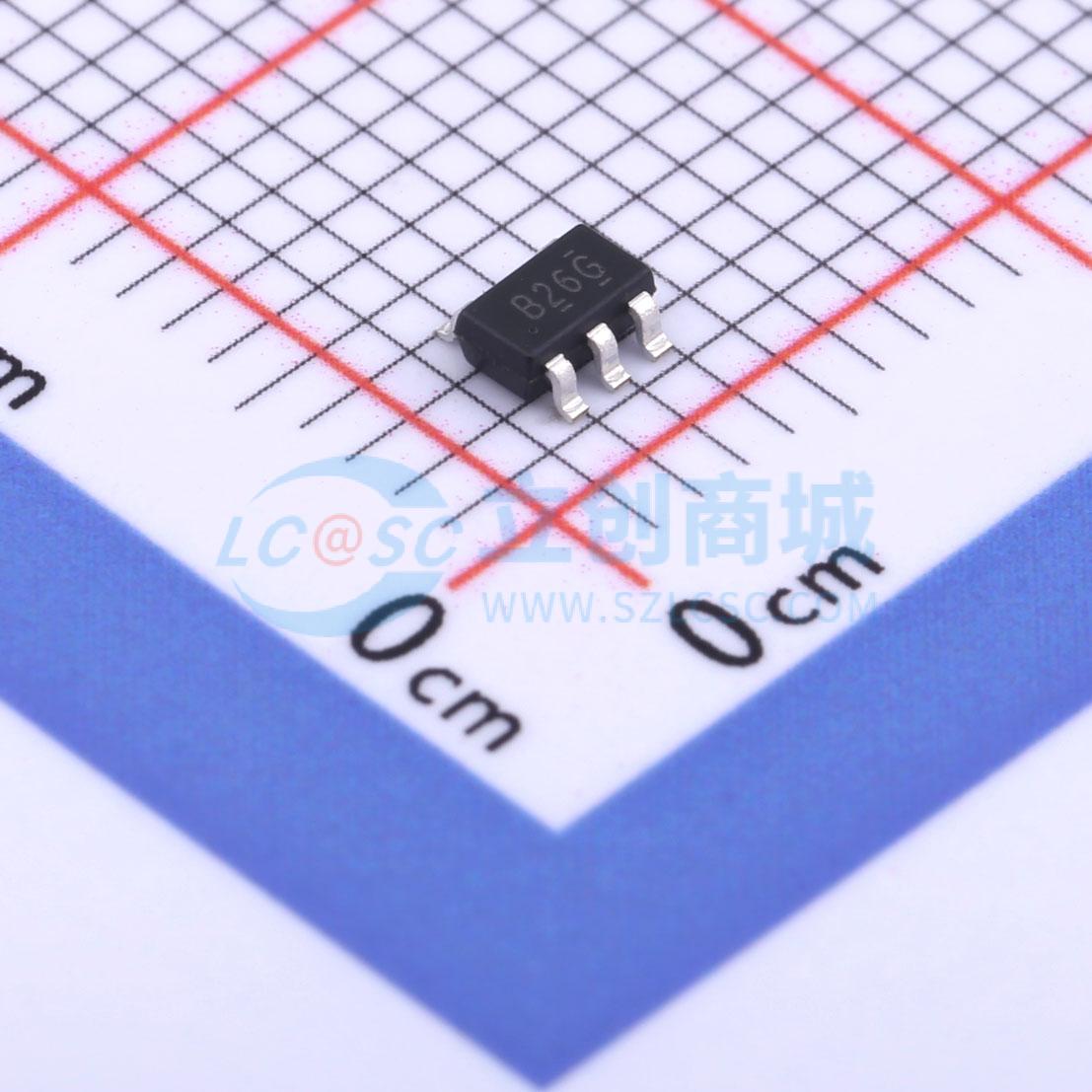

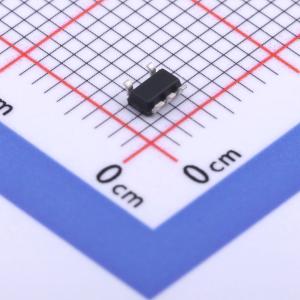

温馨提醒：图片仅供参考，商品以实物为准
SN74AHCT1G126DBVT
三态输出，单路总线缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT1G126 器件是一款具有三态输出的单路总线缓冲门/线路驱动器。当输出使能 (OE) 输入为低电平时，输出被禁用。当 OE 为高电平时，真实数据从 A 输入传输到 Y 输出
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT1G126DBVT
- 商品编号
- C2675631
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | 74AHCT | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 5.5ns@5V,15pF | |
| 功能特性 | 边沿速率可控；输出使能；电平转换 |
商品概述
SN74AHCT1G126是一款带有三态输出的单总线缓冲门/线路驱动器，当输出使能OE输入为低电平时，输出被禁用；当OE为高电平时，真实数据从A输入传输至Y输出。
商品特性
- 工作电压范围为4.5V~5.5V
- 5V条件下最大传输延迟tpd为6ns
- 功耗低，最大静态电流Icc为10μA
- 5V条件下输出驱动能力为±8mA
- 输入与TTL电压兼容
- 闭锁性能超过JESD 17标准规定的250mA
- ESD防护性能超过JESD 22标准，人体模型达2000V，机器模型达200V，充电器件模型达1000V
- 推荐工作条件下最高工作温度可达125℃
应用领域
- 交流感应电机控制
- 图形卡
- 高级驾驶辅助系统
- 电机驱动与控制
- DLP前置投影系统
- 服务器主板
