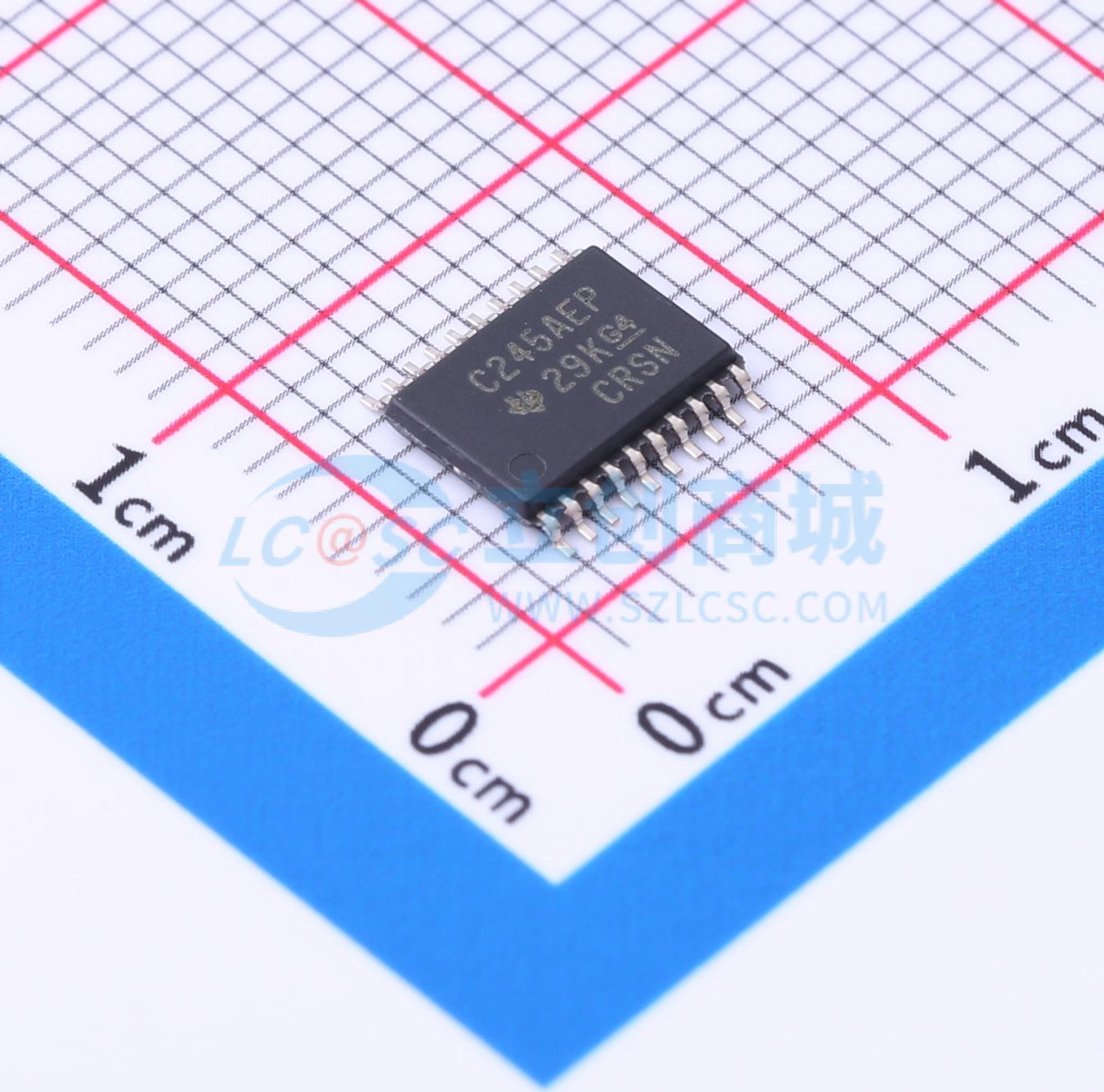

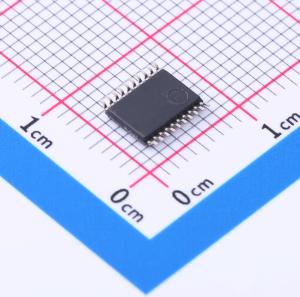

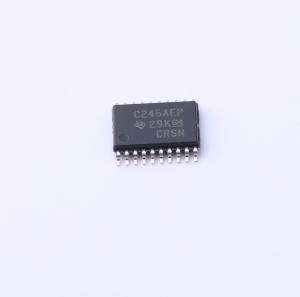

SN74LVC245AIPWREP

三态输出，八路总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC245A-EP 具有三态输出的八路总线收发器（增强型产品）
品牌名称: TI(德州仪器)
商品型号: SN74LVC245AIPWREP
商品编号: C2675625
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

SN74LVC245A是一款八进制总线收发器，面向1.65V至3.6V的Vcc工作电压设计，用于实现数据总线之间的异步通信。该器件可根据方向控制输入端的逻辑电平，选择将数据从A总线传输至B总线，或从B总线传输至A总线；可通过输出使能输入端禁用器件，使总线实现有效隔离。为保证器件在上电或掉电过程中保持高阻态，需将输出使能端通过上拉电阻连接至Vcc，上拉电阻的最小值由驱动器的灌流能力决定。该器件输入可由3.3V器件或5V器件驱动，可在混合3.3V/5V系统环境中用作电平转换器件。器件集成Ioff电路，完全符合部分掉电应用要求，可在器件掉电时禁用输出，避免电流回流对器件造成损坏。

商品特性

工作电压范围为1.65V~3.6V
输入可承受最高5.5V电压
3.3V工作电压下最大传输延迟tpd为6.3ns
Vcc=3.3V、环境温度25℃时，典型输出接地反弹VOLP＜0.8V
Vcc=3.3V、环境温度25℃时，典型输出高电平下冲VOHV＞2V
支持部分掉电模式操作
所有端口支持混合模式信号操作，Vcc为3.3V时可兼容5V输入输出电压
闩锁性能超过250mA，符合JESD 17标准
静电放电防护性能符合JESD 22标准，人体模型可达2000V，带电器件模型可达1000V

应用领域

数据总线间的异步通信
混合3.3V/5V电压系统的电平转换
需要部分掉电功能的应用场景

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~3.6V
	元件数	1
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74LVC
	工作温度	-40℃~+85℃
	静态电流(Iq)	1uA
	传播延迟(tpd)	3.8ns@3.3V,50pF
	功能特性	掉电隔离；输出使能；电平转换
