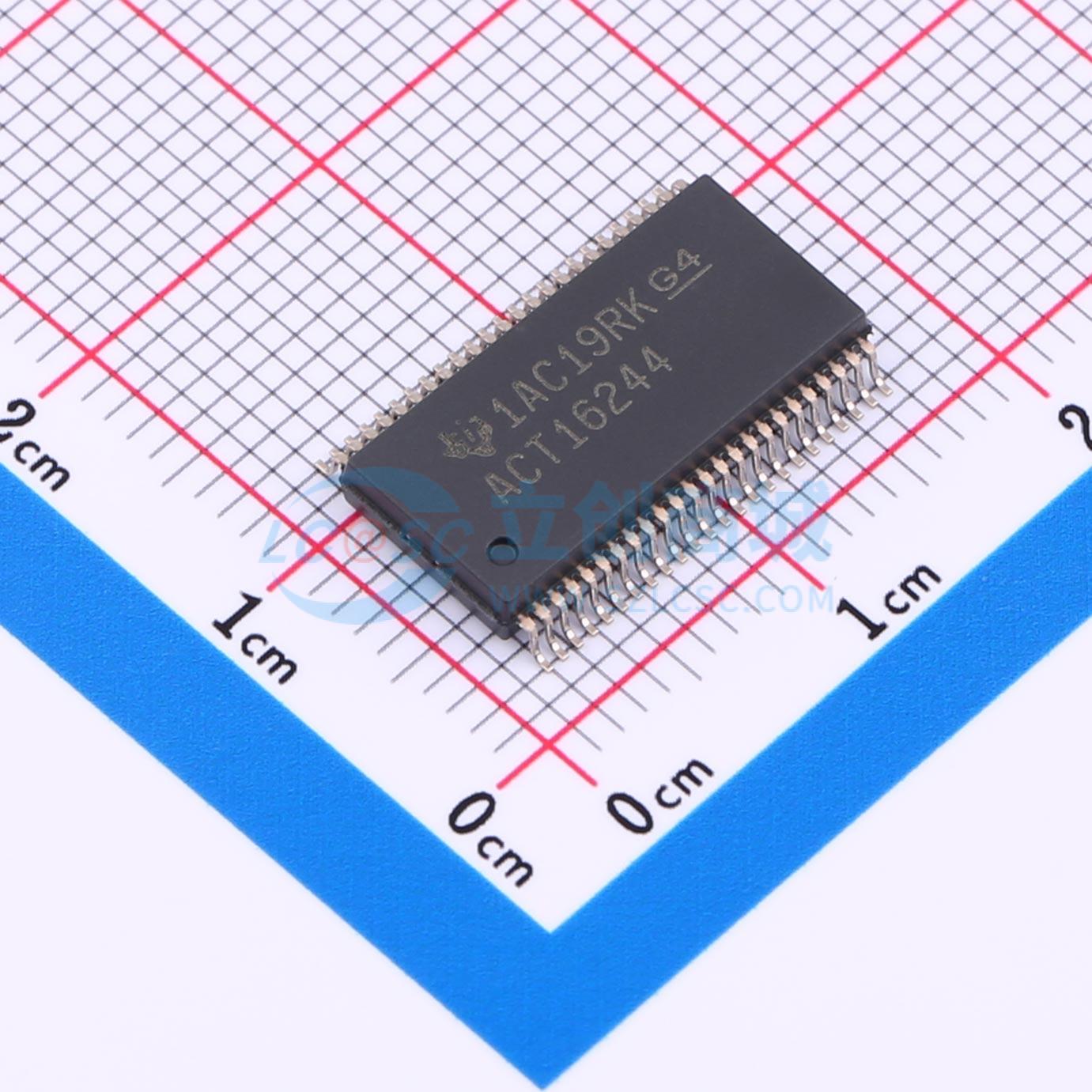

温馨提醒：图片仅供参考，商品以实物为准

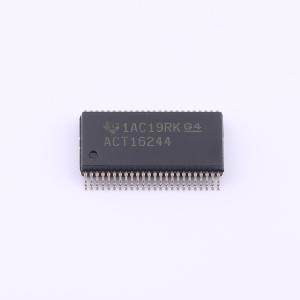

74ACT16244DLR

16位缓冲器/线路驱动器，带三态输出，采用EPIC 1-um工艺，优化PCB布局，减少高速开关噪声

描述: 74ACT16244 具有 TTL 兼容型 CMOS 输入和三态输出的 16 通道、4.5V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: 74ACT16244DLR
商品编号: C2675585
商品封装: SSOP-48-300mil
包装方式: 编带
商品毛重: 0.889克(g)

商品参数

商品概述

SN54ACT16244 和 74ACT16244 是16位缓冲器/线路驱动器，专门设计用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发送器的性能和密度。它们可用作四个4位缓冲器、两个8位缓冲器，或一个16位缓冲器。器件提供同相输出和对称的低电平有效OE（输出使能）输入。74ACT16244采用收缩小外形封装，在相同的印刷电路板面积上提供了标准小外形封装两倍的I/O引脚数和功能。74ACT16244的工作温度范围为 -40℃ 至 85℃。

商品特性

属于德州仪器Widebus™家族产品
输入与TTL电压兼容
三态输出可驱动总线线路或缓冲存储器地址寄存器
直通架构可优化PCB布局
分布式VCC和GND引脚配置可减小高速开关噪声
采用EPIC™（增强性能注入CMOS）1-μm工艺
在125℃下典型闩锁抗扰度为500mA
封装选项包括塑料收缩小外形（DL）、薄型收缩小外形（DGG），以及引脚中心间距25mil的380mil细间距陶瓷扁平（WD）封装

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	4
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74ACT
	工作温度	-40℃~+85℃
	静态电流(Iq)	80uA
	传播延迟(tpd)	-
	功能特性	输出使能
