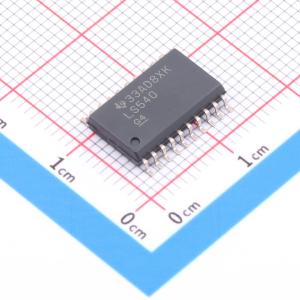

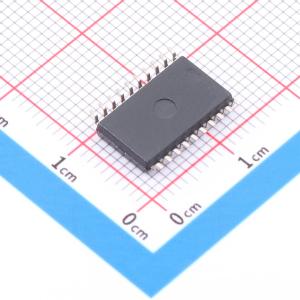

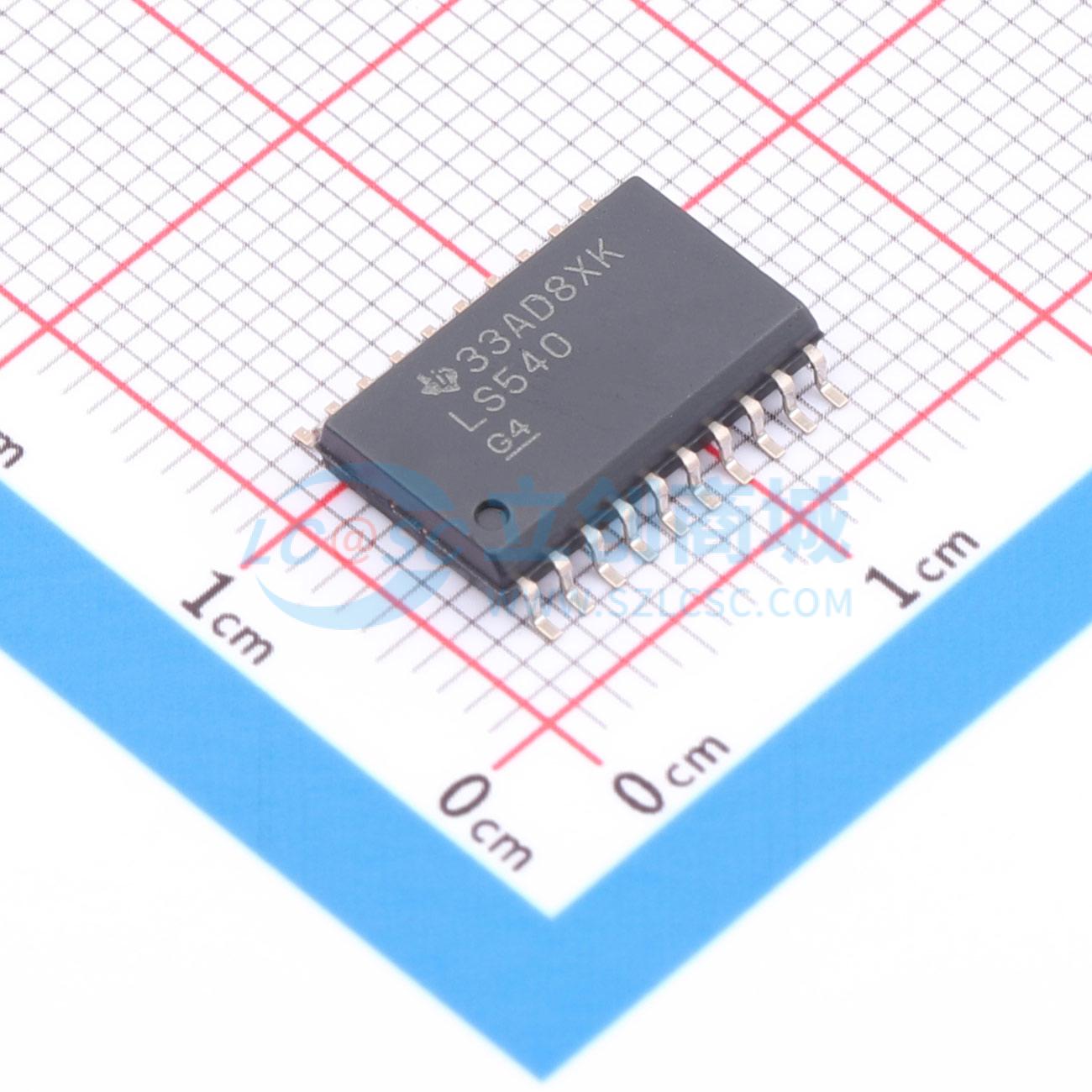

SN74LS540DWR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LS540 具有三态输出的 8 通道、4.75V 至 5.25V 双极反相器
品牌名称: TI(德州仪器)
商品型号: SN74LS540DWR
商品编号: C2675592
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.86克(g)

商品参数

商品概述

这些八进制缓冲器和线路驱动器设计具备广受欢迎的SN54LS240/SN74LS240系列的性能，同时引脚排列设计为输入和输出位于封装的相对两侧。这种布置极大地优化了印刷电路板布局。三态控制门是2输入或非门，当G1或G2任意一个为高电平时，所有8个输出都处于高阻态。LS540在输出端提供反相数据，LS541在输出端提供同相数据。SN74LS540和SN74LS541的工作温度范围为0℃至70℃。

商品特性

三态输出可驱动总线或缓冲存储器地址寄存器
PNP输入可减少直流负载
输入迟滞可提升噪声容限
数据流直通引脚排列（所有输入与输出位于封装相对两侧）

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	三态
	工作电压	4.75V~5.25V
	每个元件位数	8
	灌电流(IOL)	24mA

	属性	参数值
	拉电流(IOH)	15mA
	系列	74LS
	工作温度	0℃~+70℃
	静态电流(Iq)	52mA
	功能特性	输出使能；短路保护
