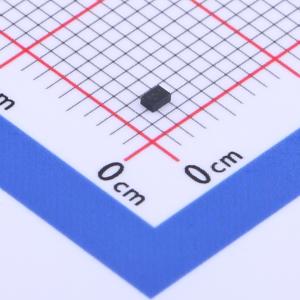

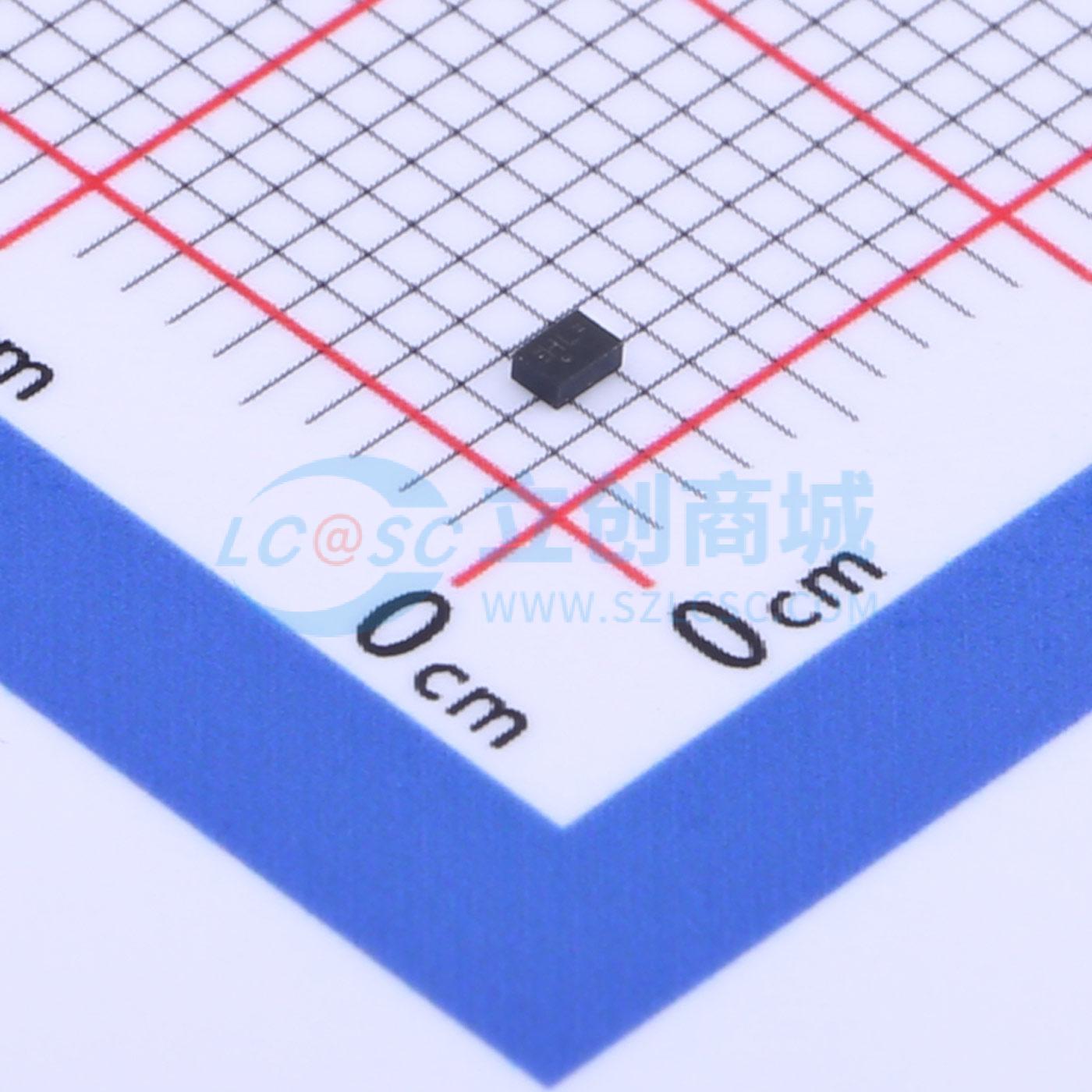

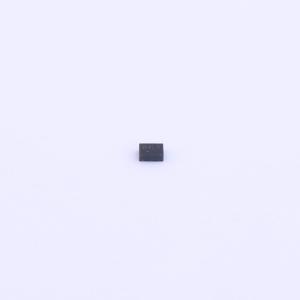

温馨提醒：图片仅供参考，商品以实物为准
SN74AUP2G17DRYR
低功耗双施密特触发器缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUP2G17 具有施密特触发输入的 2 通道、0.8V 至 3.6V 低功耗缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP2G17DRYR
- 商品编号
- C2675613
- 商品封装
- SON-6(1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - | |
| 工作电压 | 0.8V~3.6V | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 系列 | 74AUP | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 900nA | |
| 传播延迟(tpd) | 3.5ns@3.3V,15pF | |
| 功能特性 | 掉电隔离 |
商品概述
SN74AUP2G17是一款低功耗双施密特触发器缓冲器，内含两个独立缓冲器，实现布尔函数Y=A。得益于施密特作用，器件对正向移动信号和负向移动信号可具有不同的输入阈值电平，可保持良好的信号完整性。该器件针对部分掉电应用进行了完整规范设计，Ioff电路可关断输出，避免器件掉电时产生破坏性回流电流。
商品特性
- 静态功耗低，最大Icc为0.9μA
- 动态功耗低，3.3V下典型Cpd为4.3pF
- 输入电容低，典型值为1.5pF
- 噪声低，过冲与下冲低于电源电压Vcc的十分之一
- Ioff支持部分掉电模式运行
- 工作电源电压范围宽，为0.8V~3.6V
- 可提供小型封装，封装技术将裸片作为封装
- 提供多种封装规格可选
应用领域
- 电池供电的便携式应用领域
