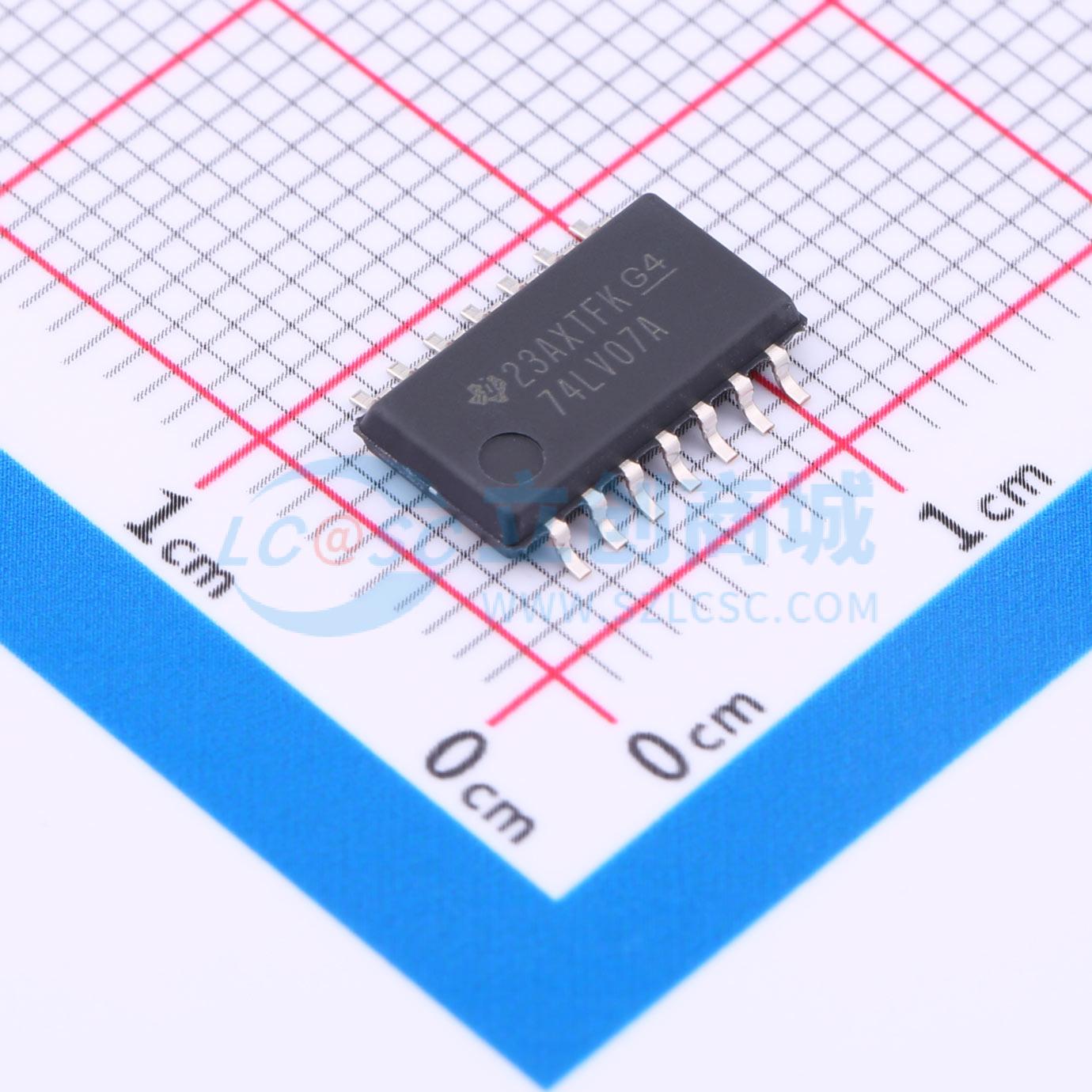

温馨提醒：图片仅供参考，商品以实物为准
SN74LV07ANSR
带漏极开路输出的六缓冲器/驱动器
- 描述
- SN74LV07A 具有漏极开路输出的 6 通道、2V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV07ANSR
- 商品编号
- C2675587
- 商品封装
- SOP-14-208mil
- 包装方式
- 编带
- 商品毛重
- 1.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 开漏 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 6 | |
| 每个元件位数 | 6 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 16mA | |
| 拉电流(IOH) | 2.5uA | |
| 系列 | 74LV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 20uA | |
| 传播延迟(tpd) | 10.6ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
SN74LV07A是带开漏输出的六路缓冲器/驱动器，支持2V~5.5V Vcc工作，在正逻辑下实现Y=A的布尔功能。
商品特性
- 工作电压范围为2V~5.5V Vcc
- 在Vcc=3.3V、TA=25℃时，典型输出接地反弹VOLP小于0.8V
- 在Vcc=3.3V、TA=25℃时，典型输出VOH下冲VOHV大于2.3V
- 电源上电和下电过程中，输入接Vcc时输出处于禁用状态
- 所有端口支持混合模式电压工作
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD防护性能超过JESD 22标准，防护等级为人体模型2000V、机器模型200V、带电器件模型1000V
应用领域
- 服务器
- 电信基础设施
- 电视机顶盒
