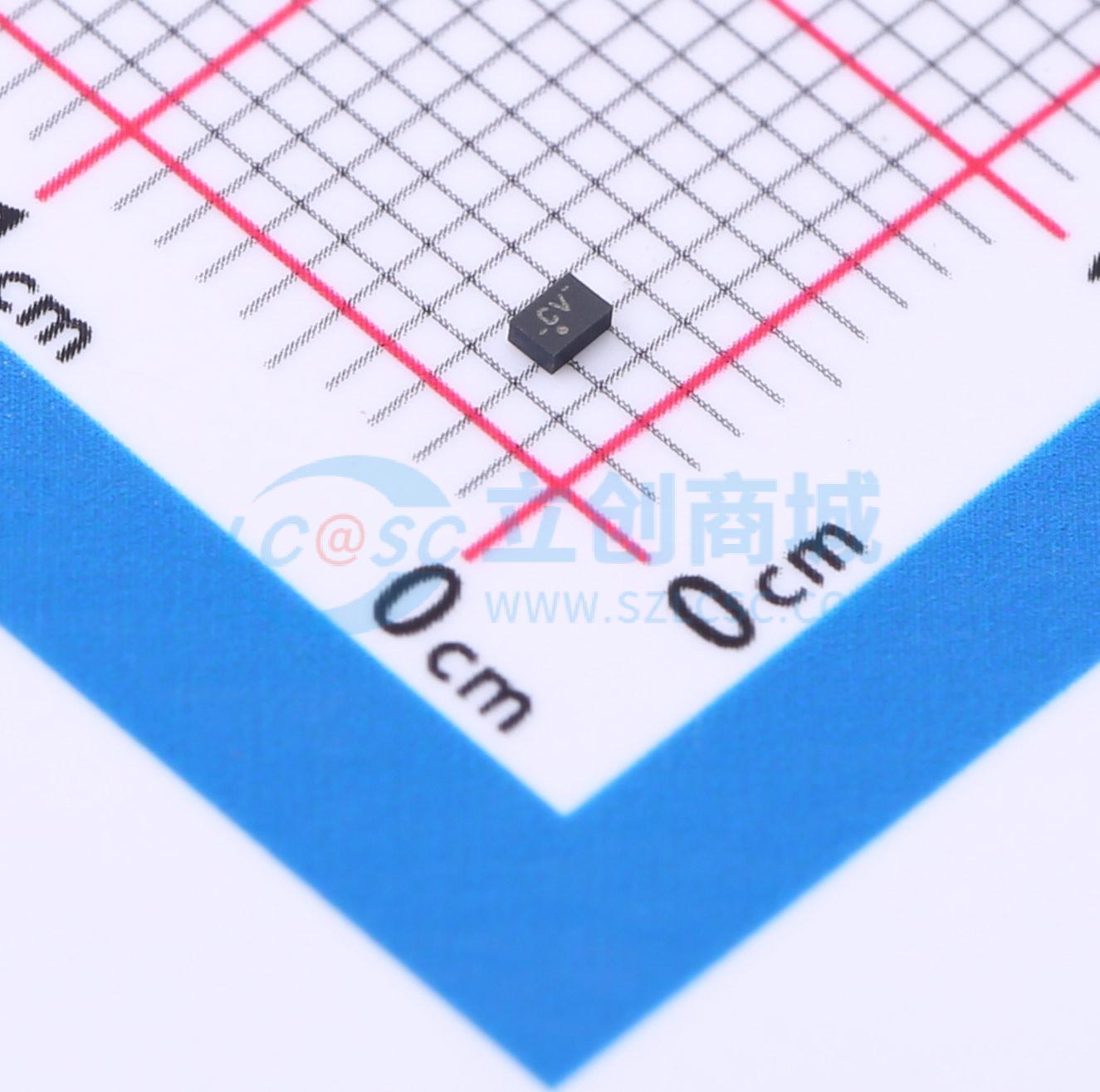

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC1G07DRYR

具有漏极开路输出的单路缓冲器/驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74LVC1G07 具有漏极开路输出的单通道 1.65V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVC1G07DRYR
商品编号: C2675513
商品封装: UFDFN-6(1x1.5)
包装方式: 编带
商品毛重: 0.054克(g)

商品参数

商品概述

此单路缓冲器/驱动器专为 1.65V 至 5.5V VCC 工作电压而设计。 SN74LVC1G07 器件的输出为漏极开路，可连接其它开漏输出，从而实现低电平有效的连线 OR 或高电平有效的连线 AND 功能。最大灌电流为 32mA。 SN74LVC1G07 采用多种封装，包括外形尺寸为 0.8mm×0.8mm 的超小型 DPW 封装。

商品特性

采用具有 0.5mm 间距的超小型 0.64mm² 封装 (DPW)
支持 5V VCC 运行
输入与开漏输出支持最高 5.5V 的电压
可进行上行或下行转换
电压为 3.3V 时，tPD 最大值为 4.2ns
低功耗，10μA 最大 ICC
电压为 3.3V 时，输出驱动为 ±24mA
Ioff 支持带电插入、局部关断模式和后驱动保护
闩锁性能超过 100mA，符合 JESD 78 II 类规范
ESD 保护性能超过 JESD 22 规范要求
- 2000V 人体放电模型 (A114-A)
- 200V 机器模型 (A115-A)
- 1000V 充电器件模型 (C101)

应用领域

AV 接收器
蓝光播放器与家庭影院 DVD 录像机和播放器
台式机或笔记本电脑数字音频广播或互联网广播播放器
数码摄像机 (DVC)
嵌入式计算机 GPS：个人导航设备
移动因特网设备网络投影仪前端
便携式媒体播放器
专业音频混合器
烟雾探测器
固态硬盘 (SSD)
企业高清 (HDTV)
平板电脑：企业
音频接口盒：便携式
DLP 正投影系统
DVR 和 DVS
数码相框 (DPF)
数码相机

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	开漏
	工作电压	1.65V~5.5V
	元件数	1
	灌电流(IOL)	32mA

	属性	参数值
	拉电流(IOH)	-
	系列	74LVC
	工作温度	-40℃~+125℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	4.2ns@3.3V
