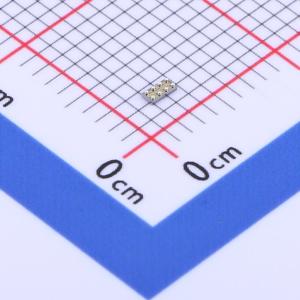

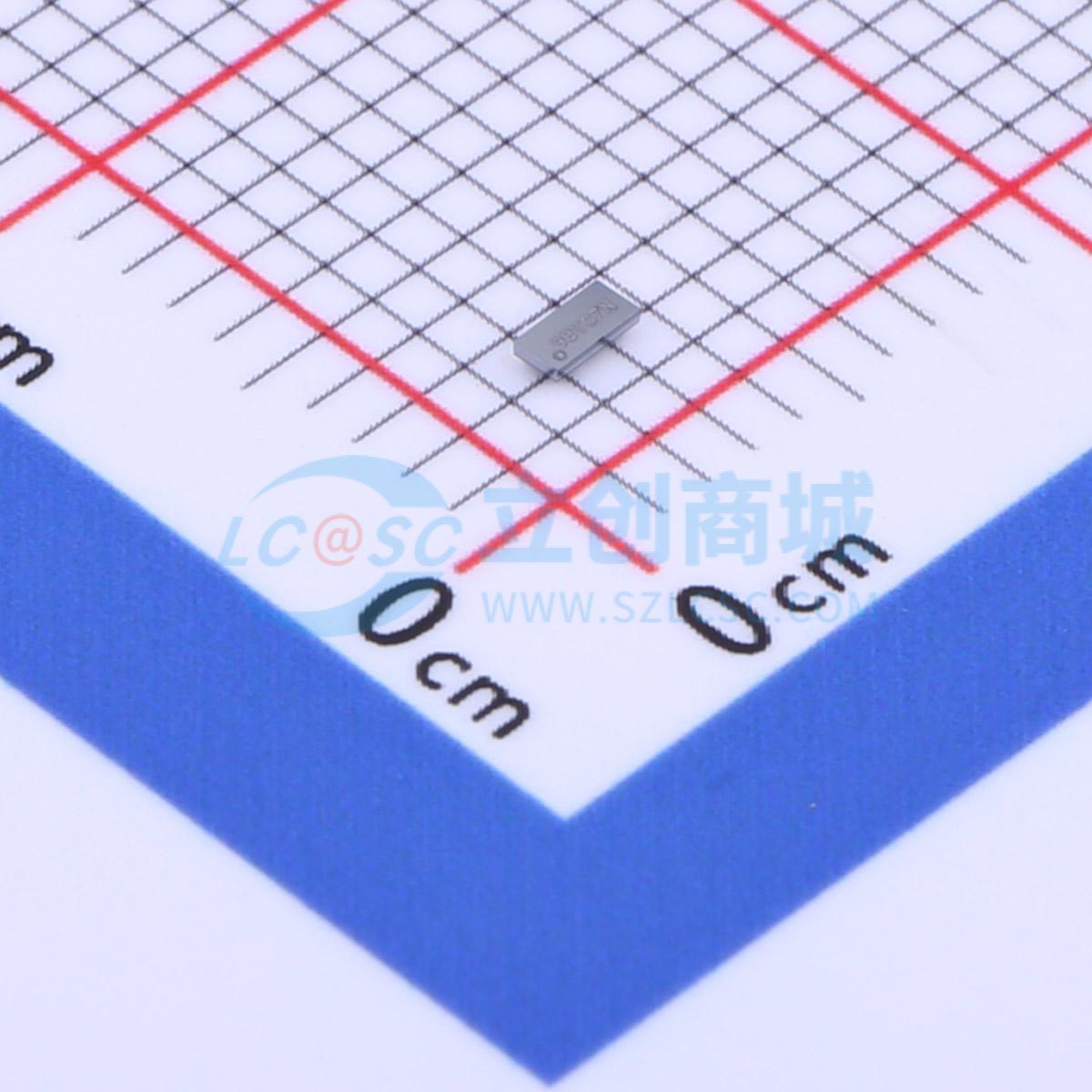

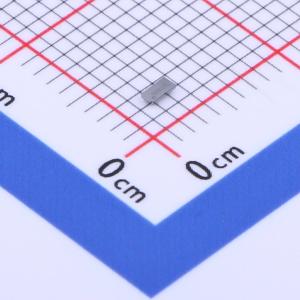

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC3G17YZPR

描述: SN74LVC3G17 具有施密特触发输入的 3 通道、1.65V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVC3G17YZPR
商品编号: C2675531
商品封装: DSBGA-8
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

SN74LVC3G17是一款三路施密特触发缓冲器，设计用于1.65V~5.5V Vcc工作电压范围。该器件包含三个缓冲器，实现Y=A的布尔功能，为三个独立缓冲器；得益于施密特作用，对于正沿（VT+）和负沿（VT-）信号可具有不同的输入阈值电平。该器件针对使用Ioff的部分掉电应用做了完整规范，Ioff电路可禁用输出，防止器件掉电时产生有害回流电流损坏器件。NanoFree封装技术将芯片直接用作封装。

商品特性

可提供NanoFree封装
支持5V Vcc工作
输入可承受电压最高达5.5V
3.3V条件下最大传播延迟tpd为5.4ns
低功耗，最大电源电流Icc为10μA
3.3V条件下输出驱动能力为±24mA
Vcc=3.3V、TA=25℃时，典型输出接地反弹VOLP小于0.8V
Vcc=3.3V、TA=25℃时，典型输出VOH下冲VOHV大于2V
Ioff支持热插入、部分掉电模式和反向驱动保护
闩锁性能超过每引脚100mA，符合JESD 78 II类规范
ESD保护符合JESD 22标准，涵盖2000V人体模型、200V机器模型、1000V充电器件模型

应用领域

AV接收器
便携式音频底座
蓝光播放器及家庭影院设备
MP3播放器/录音机
个人数字助理（PDAs）
电信/服务器AC/DC电源的单控制器模拟及数字模块
客户端及企业级固态硬盘（SSDs）
LCD/数字高清电视（HDTVs）
企业级平板设备
服务器视频分析
无线耳机、键盘及鼠标

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	推挽式
	工作电压	1.65V~5.5V
	元件数	3
	每个元件位数	1
	通道类型	-

	属性	参数值
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	系列	74LVC
	工作温度	-40℃~+85℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	-
	功能特性	热插拔支持；掉电隔离
