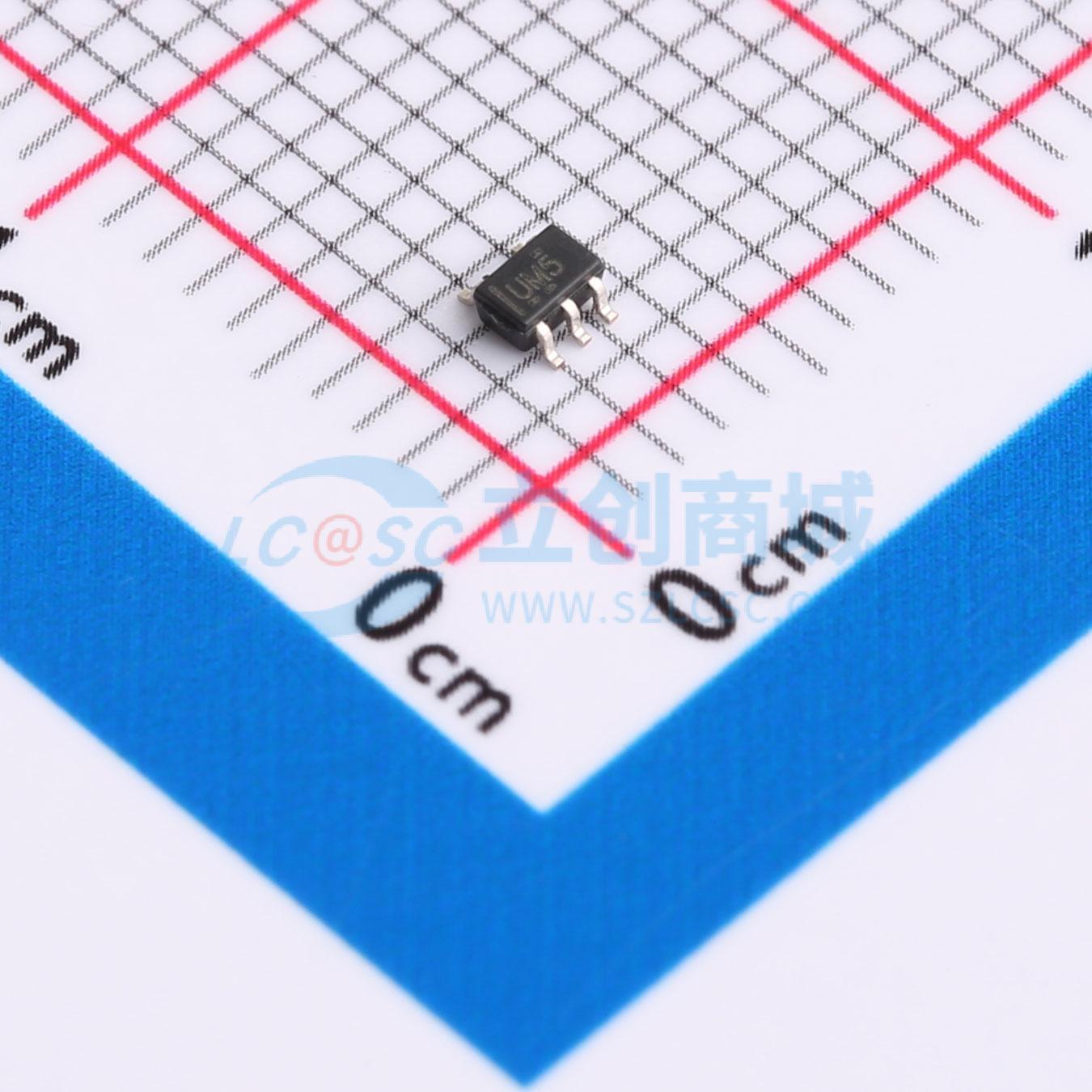

温馨提醒：图片仅供参考，商品以实物为准

SN74AUC1G125DCKR

三态输出，单路总线缓冲门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUC1G125 具有三态输出的单路 0.8V 至 2.7V 高速缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AUC1G125DCKR
商品编号: C2675511
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.074克(g)

商品参数

商品概述

本产品是带三态输出的单总线缓冲门，属于单线路驱动器，电源电压工作范围为0.8V~2.7V，专门针对1.65V~1.95V电源电压工作设计。当输出使能输入为高电平时，输出被禁用。为确保上电或掉电期间保持高阻抗状态，输出使能需通过上拉电阻连接至VCC，电阻的最小阻值由驱动器的灌电流能力决定。本器件针对部分掉电应用做了完整规范，Ioff电路可在器件掉电时禁用输出，防止损坏性的反向电流流过器件。NanoFree封装技术将芯片本身作为封装，是集成电路封装领域的改进。

商品特性

闩锁性能超过JESD 78 II类标准的100mA
ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
提供NanoFree封装
针对1.8V工作优化，具备3.6V I/O容差，支持混合模式信号工作
Ioff支持部分掉电模式与反向驱动保护
支持低于1V电压工作
1.8V条件下最大传输延迟tpd为2.5ns
低功耗，电源电流Icc最大为10μA
1.8V条件下输出驱动能力为±8mA

应用领域

AV接收机
便携式音频坞站
蓝光播放器与家庭影院
嵌入式电脑
便携式MP3播放器/录音机
个人数字助理PDA
电信/服务器交直流电源的单控制器模拟数字电路
客户端及企业级固态硬盘SSD
LCD数字高清电视HDTV
企业级平板设备
服务器端视频分析
无线耳机、键盘与鼠标

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	0.8V~2.7V
	元件数	1
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	9mA
	拉电流(IOH)	9mA
	系列	74AUC
	工作温度	-40℃~+85℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	1.5ns@1.8V,15pF
	功能特性	掉电隔离；输出使能
