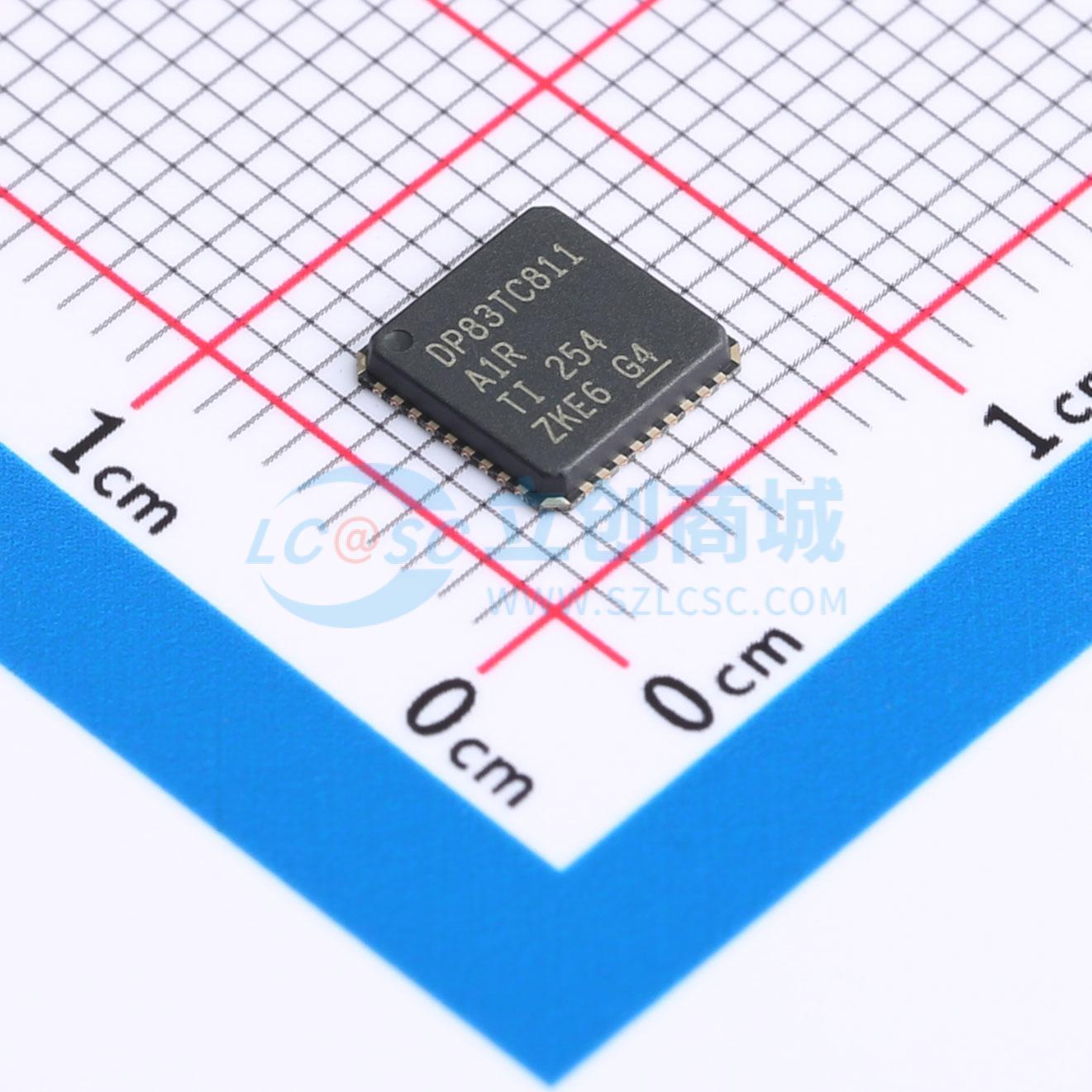

温馨提醒：图片仅供参考，商品以实物为准
DP83TC811RWRNDRQ1
DP83TC811R-Q1低功耗汽车PHY
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 符合100BASE-T1－IEEE802.3bw标准的汽车以太网物理层收发器，提供通过单一屏蔽双绞线电缆发送和接收数据所需的所有物理层功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DP83TC811RWRNDRQ1
- 商品编号
- C2671158
- 商品封装
- HVQFN-36-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 类型 | 以太网收发器 | |
| 通道数 | 1 | |
| MAC接口 | RGMII；MII；RMII |
| 属性 | 参数值 | |
|---|---|---|
| 以太网速率标准 | 100BASE-T1 | |
| 数据速率 | 100Mbit/s | |
| 工作电压 | 1.8V；2.5V；3.3V | |
| 工作温度 | -40℃~+125℃ |
商品概述
DP83TC811R-Q1 器件是一款符合IEEE 802.3bw 标准的汽车PHYTER™以太网物理层收发器。它提供通过单一屏蔽双绞线电缆发送和接收数据所需的所有物理层功能。该器件具有xMII 灵活性，支持标准MII、RMII 和RGMII MAC 接口。 该器件包含诊断工具套件，从而提供广泛的实时监控工具、调试工具和测试模式。该工具套件中包含首款集成式静电放电(ESD) 监控工具。它能够对xMII 和MDI上的ESD 事件进行计数，并且能够通过使用可编程中断提供实时监控。此外，DP83TC811R-Q1 还包含一个假随机二进制序列(PRBS) 帧生成工具，该工具与内部回送完全兼容，能够在不使用MAC 的情况下发送和接收数据。
商品特性
- 符合100BASE-T1 – IEEE 802.3bw 标准
- 符合OPEN Alliance 标准
- 能够与BroadR-Reach和100BASE-T1 PHY 进行互操作
- 符合面向汽车应用的AEC-Q100 标准：
- 器件温度等级1：环境工作温度范围为 -40°C至 +125°C
- 器件HBM ESD 分类等级3A
- 除引脚5 之外，其他所有引脚的器件CDM ESD 分类等级均为C5
- 引脚5 的器件CDM ESD 分类等级为C3
- 引脚12 和13 的器件IEC61000-4-2 ESD 分类等级为4：±8kV 接触放电
- MAC 接口：MII、RMII 和RGMII
- 节能特性：
- 睡眠、待机和禁用
- 局域网唤醒(WoL)
- 诊断工具套件
- 信号质量指标(SQI)
- 时域反射法(TDR)
- 静电放电传感器
- 电压传感器
- 温度传感器
- PRBS 内置自检
应用领域
- 主干网络网关和车身控制远程信息处理
