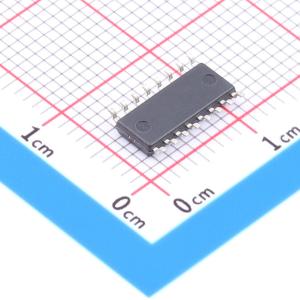

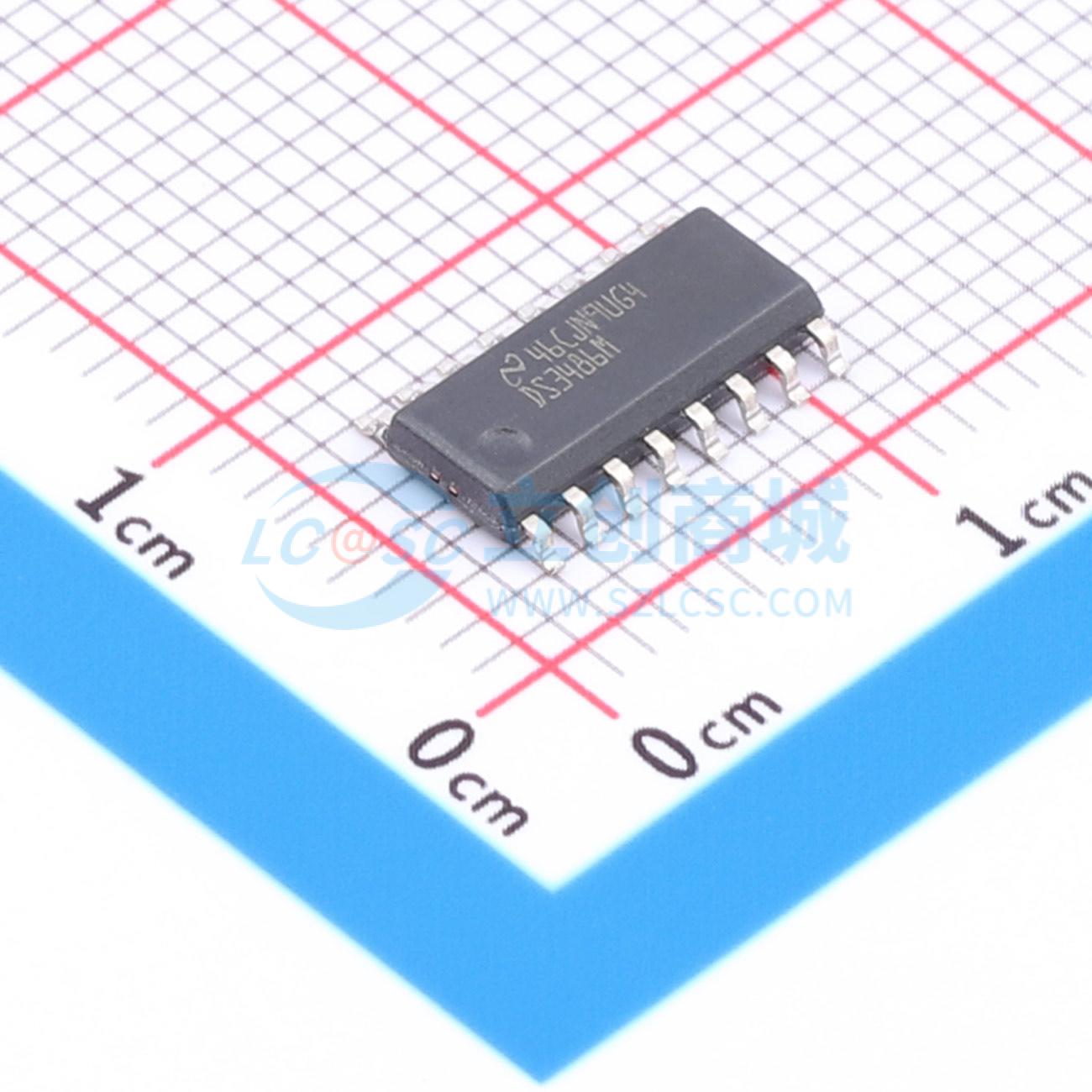

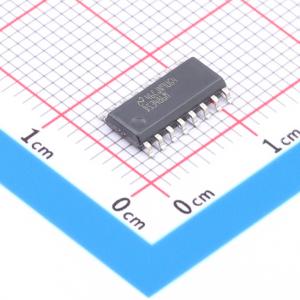

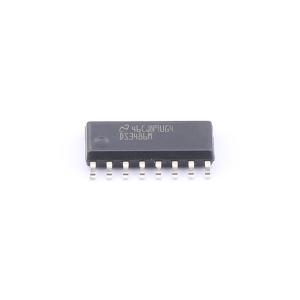

温馨提醒：图片仅供参考，商品以实物为准
DS3486MX/NOPB
DS3486 四路 RS-422, RS-423 线路接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 四独立接收器，符合EIA标准，适用于平衡/不平衡电压数字接口电路。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS3486MX/NOPB
- 商品编号
- C2671187
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 |
| 属性 | 参数值 | |
|---|---|---|
| 接收器数 | 4 | |
| 工作电压 | 4.75V~5.25V | |
| 工作温度 | 0℃~+70℃ |
商品概述
四路RS - 422、RS - 423接收器具有四个独立的接收器，这些接收器符合平衡/不平衡电压数字接口电路电气特性的EIA标准。接收器输出为74LS兼容的三态结构，当相应的输出控制引脚达到逻辑0状态时，输出将被强制置于高阻态。每个输出控制引脚都由一个PNP器件进行缓冲，以确保逻辑1或逻辑0输入时的负载最小。此外，每个接收器都有内部迟滞电路，以提高噪声容限，并防止缓慢变化的输入波形导致输出不稳定。
商品特性
- 四个独立接收器
- 三态输出
- 内部迟滞 -140 mV（典型值）
- 快速传播时间 -19 ns（典型值）
- TTL兼容输出
- 5V电源
- 引脚与MC3486兼容且可互换
