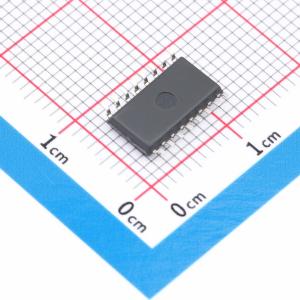

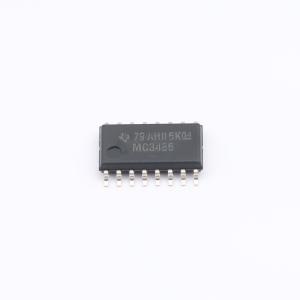

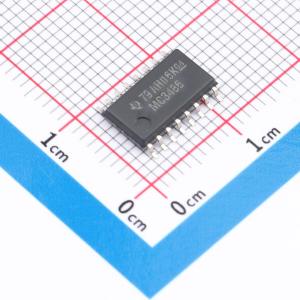

MC3486NSR

四路差分线接收器带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 具有三态输出的四路差分线路收发器 16-SO 0 to 70
品牌名称: TI(德州仪器)
商品型号: MC3486NSR
商品编号: C2671190
商品封装: SOIC-16-208mil
包装方式: 编带
商品毛重: 0.6克(g)

商品参数

商品概述

MC3486 是一款单片四路差分线路接收器，符合 ANSI 标准 TIA/EIA-422-B 和 TIA/EIA-423-B 以及 ITU 建议 V.10 和 V.11 规范的要求。MC3486 提供四个具有 TTL 兼容输出的独立差分输入线路接收器。当适当的输出使能处于逻辑低电平时，输出可利用三态电路在任何输出端提供高阻抗状态。MC3486 可与 MC3487 四路差分线路驱动器配合使用。该器件采用 16 引脚封装，由 5V 单电源供电。MC3486 的额定工作温度范围为 0℃ 至 70℃。

商品特性

符合或超出 ANSI 标准 EIA/TIA-422-B 和 EIA/TIA-423-B 以及 ITU 建议 V.10 和 V.11 的要求
三态TTL兼容输出
快速转换时间
由 5V 单电源供电

应用领域

电机驱动器
工厂自动化和控制

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	接收器
	驱动器数	-
	接收器数	4
	工作电压	4.75V~5.25V
	数据速率	-

	属性	参数值
	节点数	-
	静电保护	-
	工作温度	0℃~+70℃
	静态电流	-
	通讯模式	-
	功能特性	使能关断
