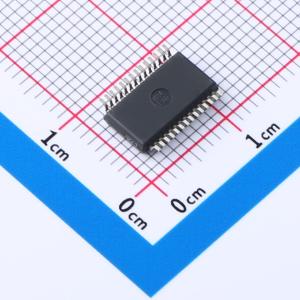

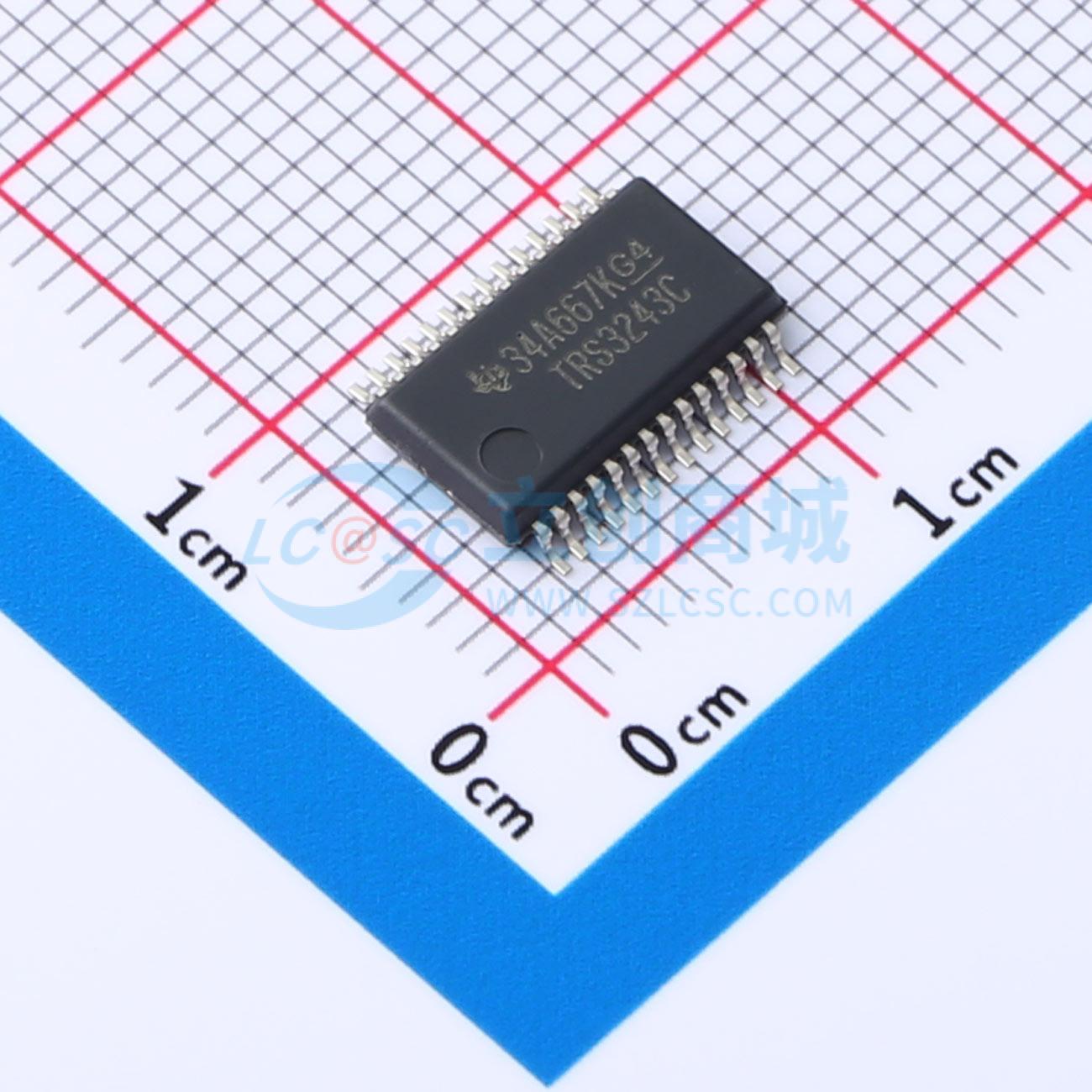

温馨提醒：图片仅供参考，商品以实物为准

TRS3243CDBR

TRS3243 3V至5.5V多通道RS-232线路驱动器和接收器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 由3V至5.5V电源供电，三个线路驱动器和五个线路接收器，符合TIA/EIA-232-F和ITU V.28标准，支持高达250kbps的数据速率。
品牌名称: TI(德州仪器)
商品型号: TRS3243CDBR
商品编号: C2671218
商品封装: SSOP-28-208mil
包装方式: 编带
商品毛重: 0.29克(g)

商品参数

商品概述

TRS3243 器件包含三个线路驱动器和五个线路接收器，非常适合用于 DE - 9 DTE 接口。引脚对引脚（串行端口连接引脚，包括 GND）±15kV ESD (HBM) 保护。灵活的电源功能可自动省电。特殊输出 ROUT2B 和 INVALID 始终启用，以检查振铃指示灯和有效的 RS232 输入。

商品特性

由 3V 至 5.5V VCC 电源供电
用于 IBM PC/AT 串行端口的单芯片和单电源接口
使用人体放电模型 (HBM) 时，RS - 232 总线引脚 ESD 保护为±15kV
符合或超出 TIA/EIA - 232 - F 和 ITU V.28 标准的要求
三个驱动器和五个接收器
运行速率高达 250kbps
低活动电流：300μA（典型值）
低待机电流：1μA（典型值）
外部电容器：4×0.1μF
接受 5V 逻辑输入及 3.3V 电源
始终有效同相接收器输出 (ROUT2B)
工作温度：
- TRS3243C：0°C 至 70°C
- TRS3243I：–40°C 至 85°C
串行鼠标驱动能力
自动断电功能，在没有检测到有效 RS - 232 信号时禁用驱动器输出

应用领域

电池供电型系统
平板电脑
笔记本电脑
便携式计算机
手持设备

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	3
	接收器数	5
	数据速率	250Kbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	0℃~+70℃
	静态电流	300uA
