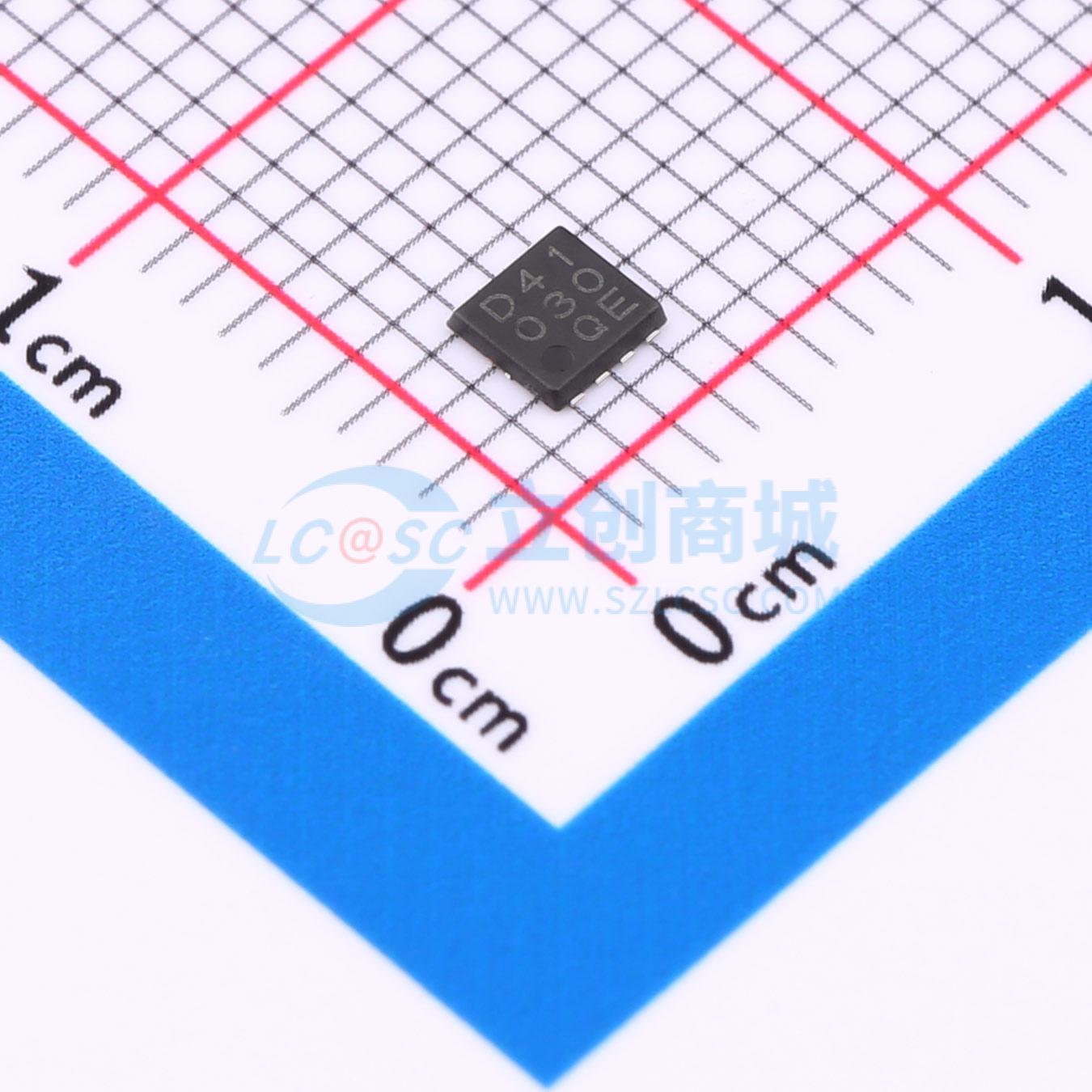

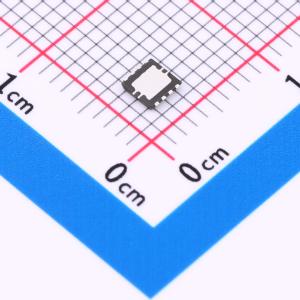

温馨提醒：图片仅供参考，商品以实物为准
BD41030HFN-CGTR
汽车用LIN收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于需要LIN主从协议的总线系统的最佳收发器。具有低待机电流和高抗电磁干扰能力。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD41030HFN-CGTR
- 商品编号
- C2671230
- 商品封装
- SON-8(2.8x2.9)
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LIN收发器 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V~27V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 20Kbps | |
| 接收器滞后 | 500mV | |
| 工作温度 | -40℃~+125℃ | |
| 工作电流 | 2mA | |
| 静态电流 | 8uA |
商品概述
BD41030FJ-C, BD41030HFN-C 是适用于需要LIN（本地互连网络）主从协议的总线系统的最佳收发器。它在睡眠模式下具有低待机电耗。
- 符合LIN2.0, LIN2.1, LIN2.2, LIN2.2A
- AEC-Q100认证（等级1）
- LIN引脚的最大绝对额定值为-27V至+40V
- 最大传输速率20kbps
- 低电磁发射(EME)
- 高电磁抗扰度(EMI)
- 断电时总线高阻抗
- 接口(RXD/TXD)与3.3V/5.0V逻辑对应的协议层
- 内置LIN从机终端电阻
- 睡眠模式下的待机电耗
- 发送数据(TXD)主导超时功能
- 抗LIN-BAT/GND短路
- 内置热关断(TSD)
供电电压：5V至27V
- 供电电流（睡眠模式）：1μA至8μA
- 供电电流（待机模式；隐性状态）：100μA至1000μA
- 供电电流（正常模式；隐性状态）：100μA至1000μA
- 供电电流（正常模式；显性状态）：200μA至2000μA
封装：
- SOP-J8：4.90mm x 6.00mm x 1.65mm
- HSON8：2.90mm x 3.00mm x 0.60mm
应用：
- 汽车网络中的LIN通信。
应用领域
- 用于汽车网络的LIN通信。
