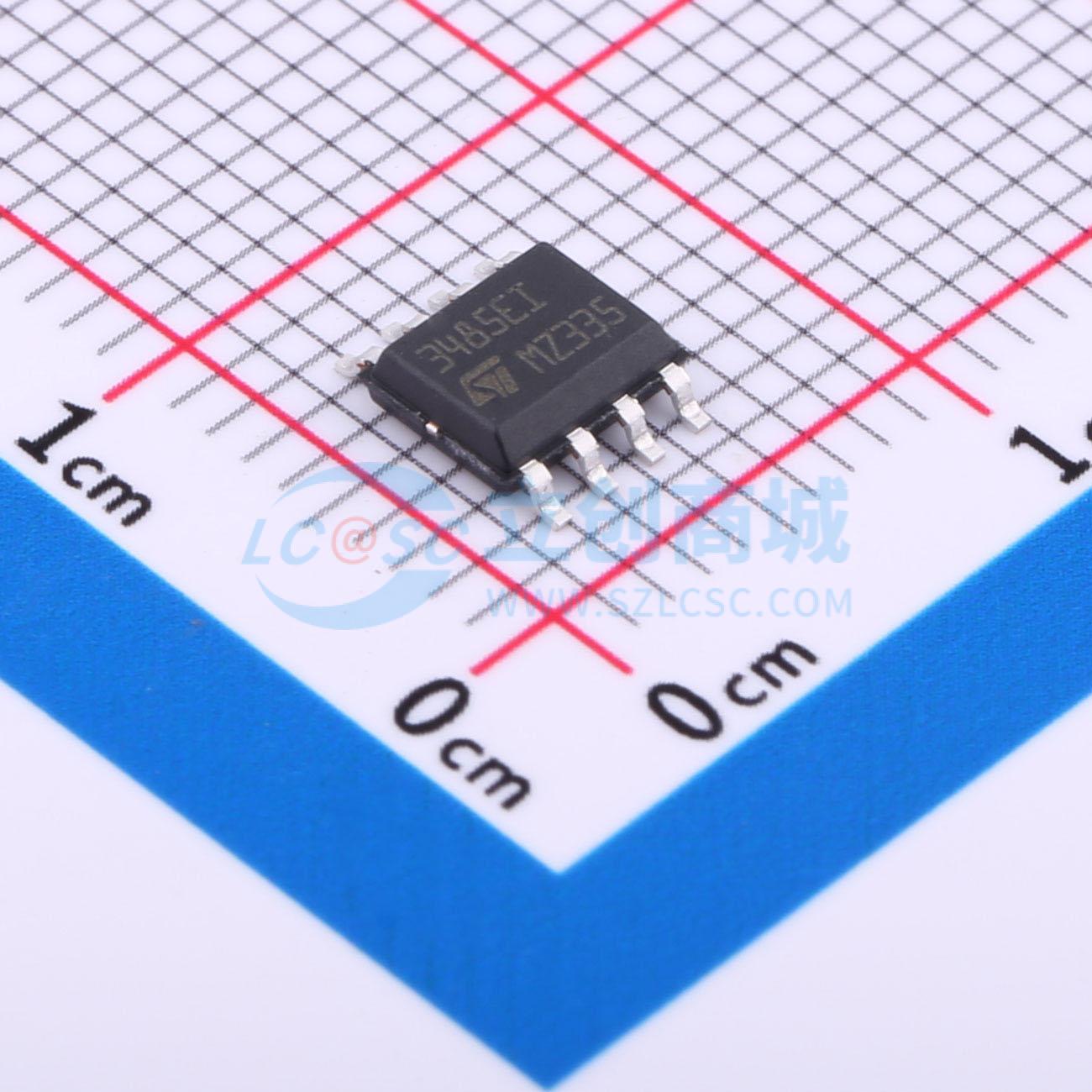

温馨提醒：图片仅供参考，商品以实物为准
ST3485EIDT
ST3485EIDT 3.3 V供电，15 kV ESD保护，最高12 Mbps RS-485/RS-422收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ST3485EIDT 是一款具有±15kV ESD 保护的3.3V低功耗RS-485和RS-422通信收发器。该设备包含一个驱动器和一个接收器，在半双工配置中工作。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST3485EIDT
- 商品编号
- C2671252
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.185克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V | |
| 数据速率 | 15Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 64 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 2.2mA | |
| 通讯模式 | 半双工 |
商品概述
ST3485EB/EC/EI/EIY器件是一款具备±15 kV ESD保护功能的3.3 V低功耗收发器，适用于RS485和RS - 422通信。该器件采用半双工配置，包含一个驱动器和一个接收器。 ST3485E器件保证数据传输和接收速率至少为12 Mbps。 所有发射器输出和接收器输入均具备±15 kV IEC 61000 - 4 - 2空气放电保护。 驱动器具备短路电流限制功能，并通过热关断电路防止过度功耗，该电路可使驱动器输出进入高阻抗状态。
商品特性
- ESD保护：±15 kV IEC 61000 - 4 - 2空气放电，±8 kV IEC 61000 - 4 - 2接触放电
- 单3.3 V电源供电，无需电荷泵
- 可与5 V逻辑兼容
- 最大1 μA低电流关断模式
- 保证12 Mbps数据速率
- -7至12 V共模输入电压范围
- 提供半双工版本
- 行业标准75176引脚排列
- 驱动器过载保护具备电流限制和热关断功能
- 无信号时，浮空输入保证接收器输出高电平状态
- 总线最多允许连接64个收发器
- 采用SO8封装
- 具备汽车级产品（ST3485EIY）
