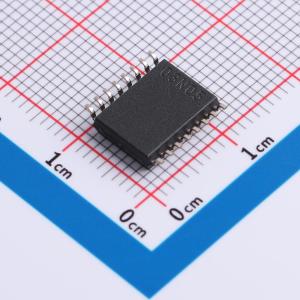

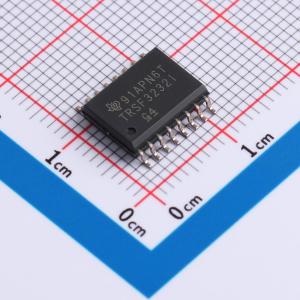

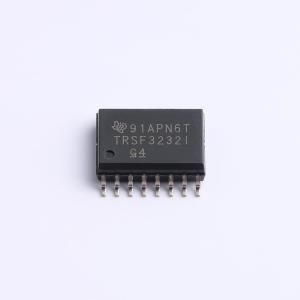

温馨提醒：图片仅供参考，商品以实物为准
TRSF3232IDWR
TRSF3232 3V至5.5V多通道RS-232兼容线路驱动器/接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TRSF3232是一款3V至5.5V多通道RS-232兼容线路驱动器/接收器，具有±15kV ESD保护和双电荷泵电路。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TRSF3232IDWR
- 商品编号
- C2671297
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.83克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 1Mbps | |
| 工作电压 | 3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
TRSF3232由两个线路驱动器、两个线路接收器和一个双电荷泵电路组成，引脚间（包括GND的串口连接引脚）具备±15 kV的ESD保护。该器件为异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许其采用单一3 V至5.5 V电源供电。TRSF3232的典型数据信号传输速率最高可达1 Mbit/s，驱动器输出压摆率为24 V/μs至150 V/μs。
商品特性
- 采用3 V至5.5 V CC电源供电
- 最高运行速率可达1 Mbit/s
- 典型电源电流低至300 μA
- 外部电容为4x0.1 μF
- 采用3.3 V电源时可接受5 V逻辑输入
- 闩锁性能符合JESD 78 II类标准，超过100 mA
- 采用人体模型（HBM）时，RS - 232总线引脚的ESD保护超过±15 kV
应用领域
- 电池供电系统
- 个人数字助理（PDA）
- 笔记本电脑
- 便携式电脑
- 掌上电脑
- 手持设备
