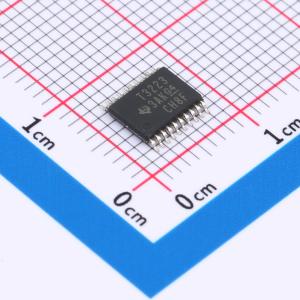

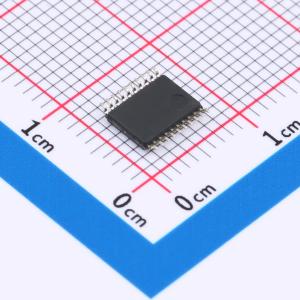

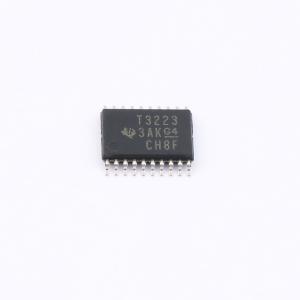

TRS3223QPWRQ1

TRS3223 由两个线路驱动器、两个线路接收器和一个双电荷泵电路组成，引脚间（包括 GND 的串口连接引脚）具备 ±15 kV ESD 保护。该器件符合 TIA/EIA-232-F 标准要求，可在异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许其采用单一 3 V 至 5.5 V 电源供电。该器件的数据信号传输速率最高可达 250 kbit/s，驱动器输出压摆率最大为 30 V/μs。

当串口处于非活动状态时，可使用灵活的电源管理控制选项。当 FORCEON 为低电平且 FORCEOFF 为高电平时，自动掉电功能生效。在此操作模式下，如果器件未检测到有效的 RS-232 信号，则驱动器输出将被禁用。如果 FORCEOFF 置为低电平且 EN 为高电平，则驱动器和接收器均会关闭，电源电流将降至 1 μA。断开串口连接或关闭外设驱动器会触发自动掉电。当 FORCEON 和 FORCEOFF 均为高电平时，可禁用自动掉电功能。启用自动掉电功能后，当任何接收器输入施加有效信号时，器件将自动激活。如果任何接收器输入存在 RS-232 信号，INVALID 输出将通知用户。如果任何接收器输入电压大于 2.7 V 或小于 -2.7 V，或者在 -0.3 V 至 0.3 V 之间的持续时间小于 30 μs，则 INVALID 为高电平（有效数据）。如果接收器输入电压在 -0.3 V 至 0.3 V 之间的持续时间超过 30 μs，则 INVALID 为低电平（无效数据）。
