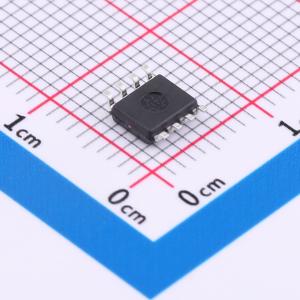

温馨提醒：图片仅供参考，商品以实物为准
EL7232CSZ-T7
双通道高速高电流线驱动器，带三态输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于ATE和微处理器应用。低静态功耗使其适合电池供电应用。峰值驱动能力为2A，适合驱动高速电容线。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- EL7232CSZ-T7
- 商品编号
- C2671328
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LIN收发器 | |
| 类型 | 驱动器 | |
| 通讯模式 | - | |
| 驱动器数 | 2 | |
| 接收器数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~16V | |
| 数据速率 | - | |
| 接收器滞后 | 300mV | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 2.5mA |
商品概述
EL7232三态驱动器特别适用于ATE和基于微处理器的应用。低静态功耗使其在电池供电应用中颇具吸引力。2A的峰值驱动能力，也使EL7232在驱动高速容性线路时成为绝佳选择。输入电路可将TTL电平转换为电源轨电平。EL7232提供8引脚PDIP和8引脚SO封装。
商品特性
- 三态输出
- 兼容3V和5V输入
- 时钟速度高达10MHz
- 20ns开关/延迟时间
- 2A峰值驱动
- 低且匹配的输出阻抗5Ω
- 低静态电流2.5mA
- 宽工作电压范围4.5V至16V
- 提供无铅版本（符合RoHS标准）
应用领域
- 并行总线线路驱动器
- EPROM和PROM编程
- 电机控制
- 电荷泵
- 采样电路
- 引脚驱动器
- 桥接电路
