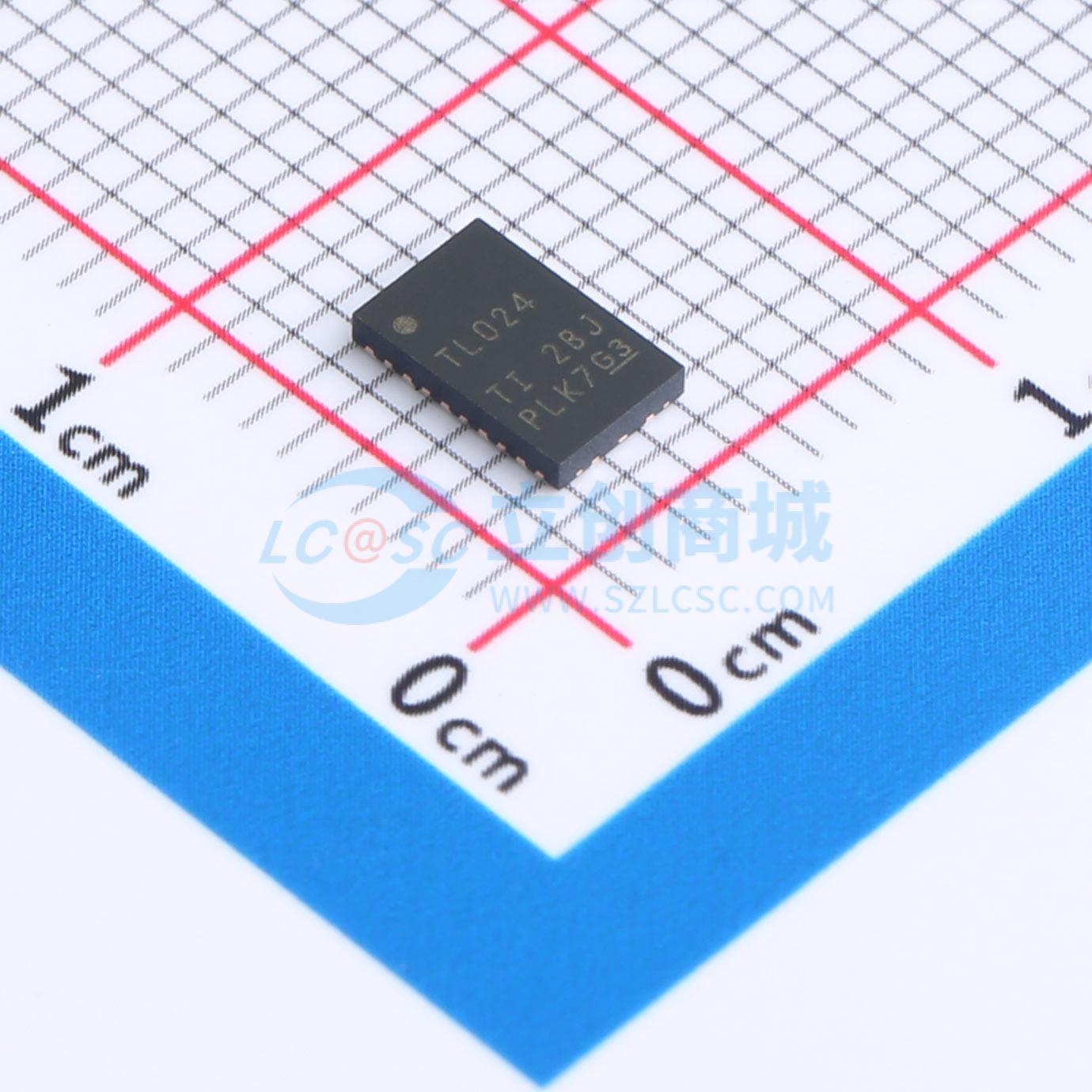

温馨提醒：图片仅供参考，商品以实物为准

TLIN1024RGYRQ1

具有显性状态超时功能的汽车类四路本地互连网络 (LIN)收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 符合面向汽车应用的AECQ100标准，支持LIN2.0、LIN2.1、LIN2.2、LIN2.2A和ISO/DIS 17987-4.2标准，数据传输速率高达20kbps。
品牌名称: TI(德州仪器)
商品型号: TLIN1024RGYRQ1
商品编号: C2671320
商品封装: TQFN-24-EP(3.5x5.5)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

TLIN1024-Q1 器件是一款四路本地互连网络 (LIN) 物理层收发器，集成了唤醒和保护功能、符合 LIN2.0、LIN2.1、LIN2.2、LIN2.2A 和 ISO/DIS 17987–4.2 标准。LIN 是一根单线制双向总线，通常用于低速车载网络，数据传输速率高达 20kbps。LIN 接收器支持数据传输速率高达 100kbps 的内联编程应用。TLIN1024-Q1 具有两个独立的双路 LIN 收发器模块。VSUP1/2 可控制独立的双路收发器模块。TLIN1024-Q1 通过使用可降低电磁发射 (EME) 的限流波形整形驱动器，将 TXD 输入上的 LIN 协议数据流转换为 LIN 总线信号。接收器将数据流转化为逻辑电平信号，此信号通过开漏 RXD 引脚发送到微处理器。睡眠模式可实现超低电流消耗，该模式允许通过 LIN 总线或 EN 引脚实现唤醒。集成电阻器、静电放电 (ESD) 保护和故障保护功能有助于设计人员在其应用中节省布板空间。

商品特性

符合面向汽车应用的 AEC Q100 标准
温度： -40°C 至 125°C（环境温度）
HBM 分类等级： ±8kV
CDM 分类等级： ±1.5kV
符合 LIN2.0、LIN2.1、LIN2.2、LIN2.2A 和 ISO/DIS 17987–4.2 标准
符合适用于 LIN 的 SAE J2602 推荐实践的要求
支持 12V 电池应用
LIN 数据传输速率高达 20kbps
宽工作范围：4V 至 36V 的电源电压
±45V LIN 总线故障保护
睡眠模式：超低电流消耗
支持以下类型的唤醒事件：LIN 总线通过 EN 引脚进行的本地唤醒
上电和断电无干扰运行
保护特性：VSUP 欠压保护、TXD 显性超时 (DTO) 保护、热关断保护、系统级未供电节点或接地断开失效防护
3.5mm × 5.5mm QFN 封装，提高了自动光学检测 (AOI) 能力

应用领域

车身电子装置和照明
信息娱乐系统与仪表组
混合动力电动汽车和动力总成系统
被动安全

	属性	参数值
	商品目录	LIN收发器
	类型	收发器
	驱动器数	4
	接收器数	4
	工作电压	4V~36V
	数据速率	20Kbps

	属性	参数值
	接收器滞后	500mV
	工作温度	-40℃~+125℃
	工作电流	15mA
	静态电流	30uA
	静电保护	±8kV
