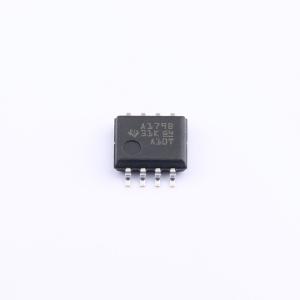

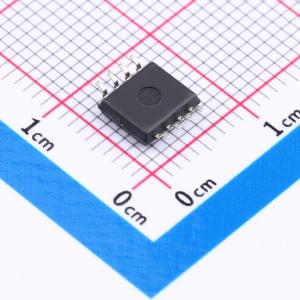

温馨提醒：图片仅供参考，商品以实物为准

SN75179BPSR

SN75179B差分驱动器和接收器对

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 符合或超出TIA/EIA-422-B、TIA/EIA-485-A和ITU Recommendation V.11的要求。专为平衡传输线路应用而设计。
品牌名称: TI(德州仪器)
商品型号: SN75179BPSR
商品编号: C2671306
商品封装: SOIC-8-208mil
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

SN75179B 是一款差分驱动器和接收器对，专为平衡传输线路应用而设计，符合 TIA/EIA-422-B、TIA/EIA-485-A 和 ITU Recommendation V.11 的要求。该器件旨在提高长总线线路上全双工数据通信的性能。 SN75179B 驱动器输出可限制正电流和负电流。该接收器具有高输入阻抗、用于改进抗扰度的输入迟滞，以及在 –7V 至 12V 共模输入电压范围内的 ±200mV 输入灵敏度。驱动器提供热关断以防止线路故障情况。热关断设计为在约 150°C 的结温下发生。SN75179B 旨在驱动高达 60mA 的电流负载。 SN75179B 的工作温度范围是 0°C 至 70°C。

商品特性

符合或超出 TIA/EIA-422-B、TIA/EIA-485-A 和 ITU Recommendation V.11 的要求
总线电压范围：–7V 至 12V
正负电流限制
驱动器输出能力：60mA（最大值）
驱动器热关断保护
接收器输入阻抗：12kΩ 最小值
接收器输入灵敏度：±200mV
接收器输入迟滞：50mV（典型值）
由 5V 单电源供电
低功耗要求

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	4.75V~5.25V
	工作温度	0℃~+70℃
	通讯模式	全双工
