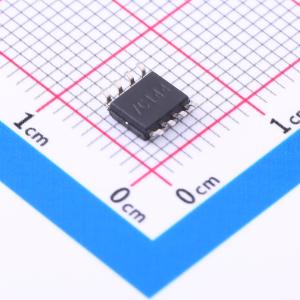

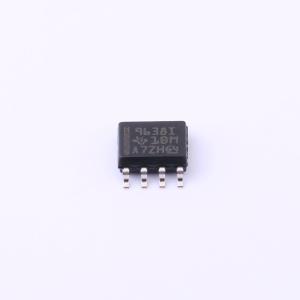

温馨提醒：图片仅供参考，商品以实物为准
UA9638CIDREP
双通道高速差分线路驱动器
- 描述
- uA9638C是一款双通道高速差分线路驱动器，设计满足ANSI标准EIA/TIA-422-B。此输入是TTL和CMOS兼容的，并且具有输入钳位二极管。
- 品牌名称
- TI(德州仪器)
- 商品型号
- UA9638CIDREP
- 商品编号
- C2671430
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 驱动器 | |
| 驱动器数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 接收器数 | 0 | |
| 工作电压 | 4.75V~5.25V | |
| 工作温度 | -40℃~+85℃ |
商品概述
uA9638C是一款双通道高速差分线路驱动器，设计满足ANSI标准EIA/TIA-422-B。此输入是TTL和CMOS兼容的并且具有输入钳位二极管。肖特基(Schottky)钳位二极管晶体管用于大大减少传播延迟时间。这个器件由一个单一5V电源供电并采用一个8引脚封装。 uA9638提供高速驱动低阻抗负载所需的电流。通常使用双绞线和差分接收器，在设计正确的系统中，基带数据速率传输可高达甚至超过14Mbps。uA9637A双线路接收器通常用作接收器。要在同样的引脚配置下获得更快的开关速度，请见SN75ALS191。 uA9638C额定运行温度为 -40°C 至 85°C。
商品特性
- 符合或者优于ANSI标准EIA/TIA-422-B
- 单一5V电源供电下运行
- 驱动负载低至50 Ω高达15Mbps
- TTL- 和CMOS-输入兼容性
- 输出短路保护
- 可与DS9638互换
- 可控基线
- 一个组装/测试场所
- 一个制造场所
- 额定温度为 -40°C 至 85°C
- 延长的产品生命周期
- 延长产品的变更通知周期
- 产品可追溯性
