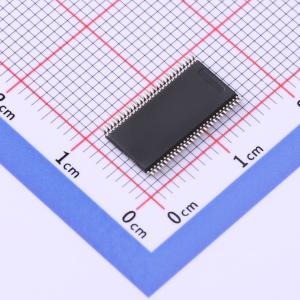

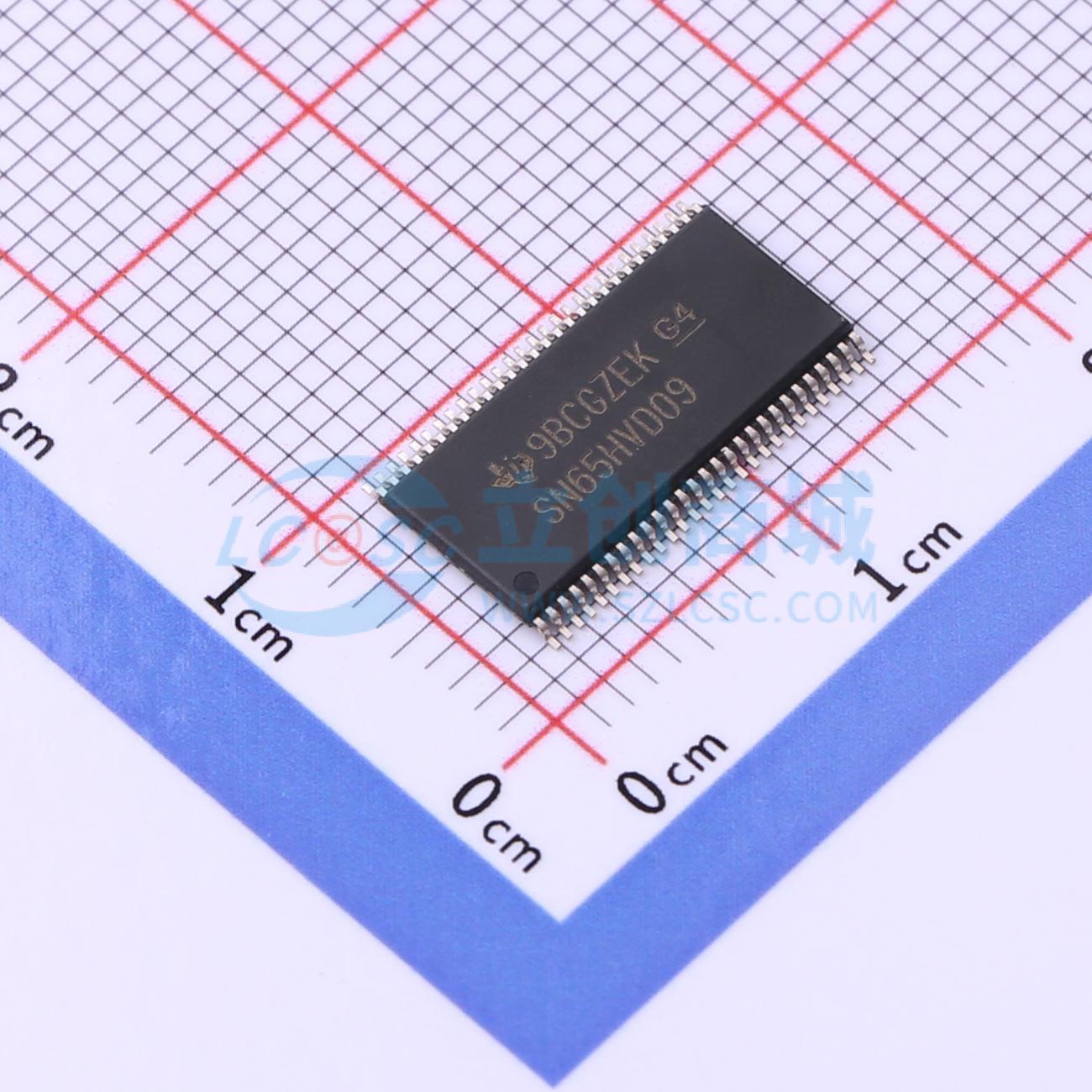

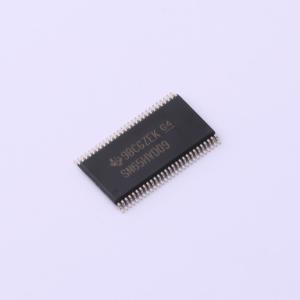

SN65HVD09DGGR

SN65HVD09 9通道 RS-422/RS-485 收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN65HVD09是一款9通道RS-422/RS-485收发器，适用于工业应用。它提供改进的切换性能、小封装和高ESD保护。
品牌名称: TI(德州仪器)
商品型号: SN65HVD09DGGR
商品编号: C2671517
商品封装: TSSOP-56-6.1mm
包装方式: 编带
商品毛重: 0.8克(g)

商品参数

商品概述

SN65HVD09是一款9通道RS-422/RS-485收发器，拥有改进的开关性能、小巧的封装和高等级ESD保护。精确的偏移限制可保证通道间以及器件间的传播延迟时间紧密匹配，适配高速并行数据总线的严格偏移预算。封装采用专利热增强技术，可在工业温度范围内工作，封装高度低至1mm，占用电路板面积极小，允许在印刷电路板两面安装元件。RS-485输入输出端口具备高等级静电放电防护能力，可抵御耦合到外部电缆的噪声，九个半双工通道均可适配RS-422或RS-485通信网络，工作环境温度范围为-40℃到85℃，指定引脚需连接信号地才能保证正常工作。

商品特性

每个RS-422/RS-485通道最高支持每秒2000万次数据传输
采用引脚间距0.5mm的薄型收缩小外形封装
总线引脚ESD防护等级超过12kV
禁用状态下典型电源电流低至8mA
具备热关断保护功能
具备正负电流限制功能
具备上电/下电毛刺保护功能
精确的偏移匹配，适配高速并行数据总线的严格偏移预算
封装采用专利热增强技术，支持工业温度范围工作
封装体积小、高度低，占用电路板面积小
RS-485输入输出端口可承受超过12kV人体模型静电放电、超过600V机器模型静电放电，其余端口分别可承受超过4kV和400V静电放电
提供九个半双工通道，每个通道均可适配RS-422或RS-485通信网络

应用领域

工业领域应用
低剖面、空间受限的应用场景，例如小尺寸硬盘驱动器

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	9
	接收器数	9
	工作电压	4.75V~5.25V

	属性	参数值
	数据速率	20Mbps
	工作温度	-40℃~+85℃
	通讯模式	半双工
	功能特性	热关断保护；过流保护
