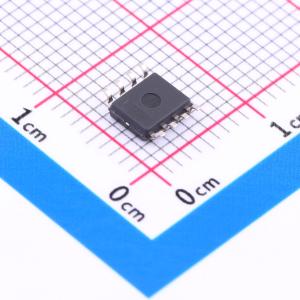

温馨提醒：图片仅供参考，商品以实物为准
SN65HVD1787DR
故障保护型RS-485收发器，具有扩展共模范围
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN65HVD1787 具有故障保护功能的 30V RS-485，共模范围从 -20 至 +25
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65HVD1787DR
- 商品编号
- C2671479
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流 | 4mA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；Tx/Rx启用；失效保护；使能关断 |
商品概述
SN65HVD17xx是具备扩展共模范围的故障保护型RS-485收发器，该系列器件集成一个差分驱动器和一个差分接收器，由单电源供电。部分型号中驱动器差分输出和接收器差分输入被内部连接，形成适用于半双工两线制总线通信的总线端口；部分型号中驱动器差分输出和接收器差分输入为独立引脚，形成适用于全双工四线制总线通信的总线端口。该器件可在遇到过压故障时免受损坏，具备高级人体放电模型保护规格，静电放电事件发生时可保持稳定，总线端口具备宽共模电压范围，适用于长线缆上的多点应用，额定运行温度范围为-40℃至105℃。
商品特性
- 支持总线引脚故障保护，HVD1785、HVD1786、HVD1791、HVD1792可承受>±70V电压，HVD1787、HVD1793可承受>±30V电压
- 共模电压范围为-20V至25V，该范围超过TIA/EIA 485要求的两倍
- 总线I/O具备±16kV JEDEC人体放电模式HBM保护
- 可支持高达256个节点的单位负载
- 针对开路、短路和空闲总线配置故障安全接收器
- 低功耗设计，待机电源电流典型值为1μA，运行期间静态电流ICC为5mA
- 支持加电、断电无毛刺脉冲运行
应用领域
- RS-485网络
- RS-422网络
- 长线缆多点通信场景
