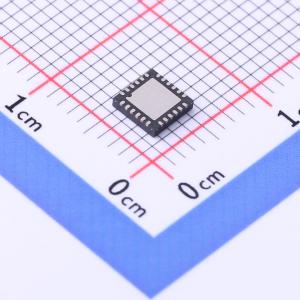

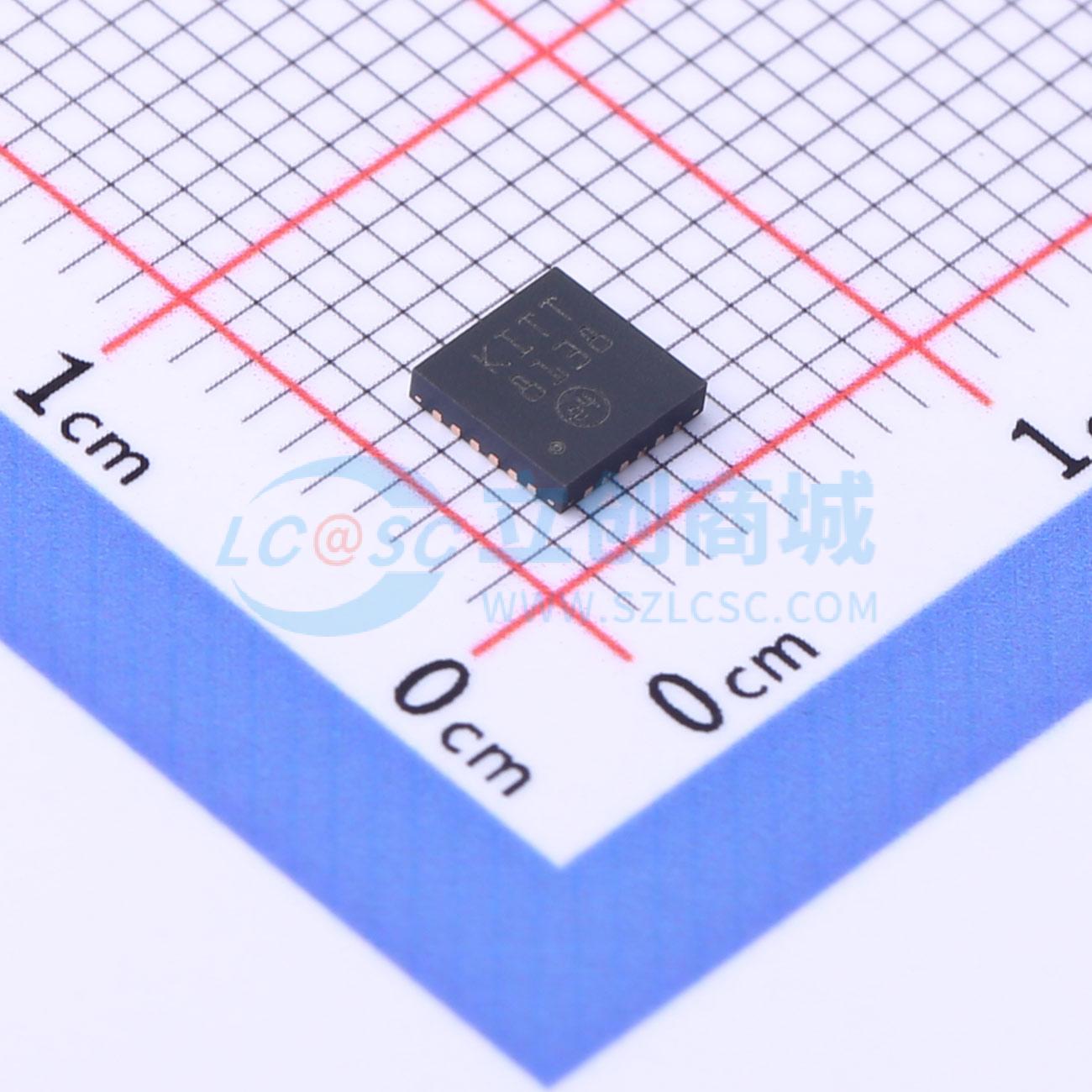

温馨提醒：图片仅供参考，商品以实物为准

STKNXTR

KNX通信收发器，小封装，集成电压调节器，支持KNX总线供电

描述: 带稳压器的微型KNX收发器
品牌名称: ST(意法半导体)
商品型号: STKNXTR
商品编号: C2671486
商品封装: VFQFPN-24(4x4)
包装方式: 编带
商品毛重: 0.072克(g)

商品参数

商品概述

STKNX是KNX TP通信的收发器设备。小封装和少量外部组件可实现非常紧凑的KNX节点设计。与微控制器的简单接口允许轻松替换物理层分立元件实现。STKNX设备具有两个集成电压调节器供应用中外部使用：可选的3.3V/5V-20mA线性调节器和可调的1V至12V-150mA高效DC/DC降压开关转换器。集成的KNX总线功率提取器支持高达30mA的总线电流，为外部设备和STKNX收发器自身的电源需求供电，同时根据KNX规范限制总线电流的转换速率。STKNX确保与总线的安全耦合，并为总线电源丢失提供总线监控警告。STKNX是遵循KNX双绞线标准（KNX TP1-256）的双绞线通信收发器设备。STKNX由两个主要功能块组成：总线接口和电压调节器。总线接口包括发射器、接收器和阻抗调制器；电压调节器块包括带有集成功率MOSFET的可调输出电压降压开关转换器和3.3V/5V可编程线性调节器。

商品特性

采用4×4mm VFQFPN24封装（4×4×1.0mm，0.5mm间距）
支持KNX TP1-256
易于与微控制器接口
系统方案非常小
两个集成电压调节器供应用中外部使用
可选3.3V/5V-20mA线性调节器
可调1V至12V-150mA高效DC/DC降压开关转换器
KNX总线功率提取器支持高达30mA的总线电流
可调KNX总线电流转换速率dI/dt
无需晶体
工作温度范围-40℃至+85℃

应用领域

KNX双绞线网络（KNX TP1-256）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	-
	工作电压	3V~5.5V；20V~32V；13V~32V
	元件数	-
	每个元件位数	-
	通道类型	双向

	属性	参数值
	灌电流(IOL)	-
	拉电流(IOH)	-
	系列	STKNX
	工作温度	-40℃~+85℃
	静态电流(Iq)	1mA
	传播延迟(tpd)	-
	功能特性	过流保护；电平转换
