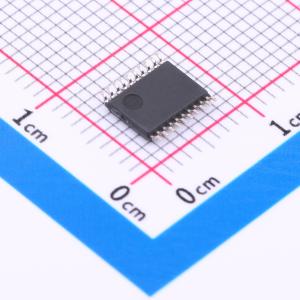

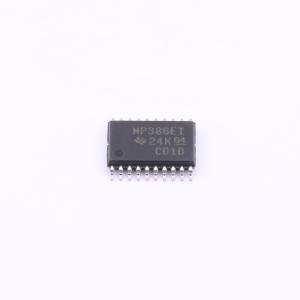

温馨提醒：图片仅供参考，商品以实物为准
MAX3386EIPWR
RS-232 收发器，带逻辑侧分供电引脚
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 三驱动两接收的RS-232接口设备，具有混合信号系统的分供电引脚。
- 品牌名称
- TI(德州仪器)
- 商品型号
- MAX3386EIPWR
- 商品编号
- C2671504
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 3 | |
| 接收器数 | 2 | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 1mA |
商品概述
MAX3386E是一款三驱动器、两接收器的RS - 232接口器件，具备用于混合信号操作的分离电源引脚。所有RS - 232输入和输出采用IEC 61000 - 4 - 2气隙放电法可承受±15 kV静电保护，采用IEC 61000 - 4 - 2接触放电法可承受±8 kV静电保护，采用人体模型可承受±15 kV静电保护。 电荷泵仅需四个0.1 μF的小电容，即可在3.3 V电源下工作。MAX3386E能够以高达250 kbps的数据速率运行，同时保持符合RS - 232标准的输出电平。 MAX3386E具有独特的VL引脚，允许在混合逻辑电压系统中运行。驱动器输入（DIN）和接收器输出（ROUT）的逻辑电平均可通过VL引脚进行编程。MAX3386E采用节省空间的薄型收缩小外形封装（TSSOP）。
商品特性
- VL引脚，支持逻辑侧低至2.5 V的混合电压系统
- RIN输入和DOUT输出具备增强型ESD保护
- ±15 kV人体模型
- ±15 kV IEC 61000 - 4 - 2气隙放电；±8 kV IEC 61000 - 4 - 2接触放电
- 低至300 μA的电源电流
- 规定数据速率为250 kbps
- 1 μA低功耗关断模式
- 低至3 V时仍符合EIA/TIA - 232规范
应用领域
- 手持设备
- 个人数字助理（PDA）
- 手机
- 电池供电设备的数据电缆
