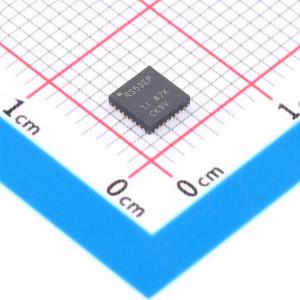

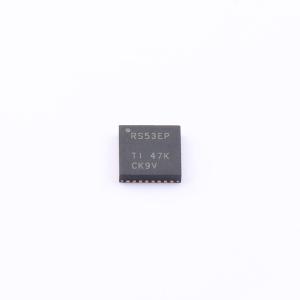

TRS3253EMRSMREP

TRS3253E是一款3驱动器和5接收器RS - 232接口器件，具有针对混合信号运行的独立电源引脚。使用IEC 61000 - 4 - 2空气间隙放电方法，IEC 61000 - 4 - 2接触放电方法和人体模型分别保护全部的RS - 232输入和输出不受±8kV，±8kV和±15kV电压的影响。 在由一个3.3V电源供电时，电荷泵只需4个小型0.1μF电容器即可运行。TRS3253E在保持RS - 232兼容输出电平的同时，运行数据速率可高达1000kbps。 TRS3253E具有一个独特的VL引脚，此引脚可实现混合逻辑电压系统内的运行。可通过VL引脚对驱动器输入(DIN)和接收器输出(ROUT)逻辑电平进行设定。这在与低压微控制器或通用异步收发器(UART)对接时免除了对于额外电压电平位移器的需要。TRS3253E采用节省空间的四方扁平无引线(QFN)封装(4mm×4mm RSM)。 自动断电增强功能可在FORCEON和FORCEOFF为高电平时被禁用。在自动断电增强功能被启用时，此器件在任一接收器或驱动器输入上被施加有效信号时被自动激活。如果任一接收器输入电压大于2.7V或小于 - 2.7V，或者介于 - 0.3V至0.3V之间的时间少于30μs，INVALID为高电平（有效数据）。如果全部接收器输入电压在 - 0.3V至0.3V之间的时间超过30μs，INVALID为低电平（无效数据）。

• 用于实现与逻辑侧电压低至1.8V的混合电压系统兼容的VL引脚
• RIN输入和DOUT输出上的增强型静电放电(ESD)保护
  • ±8kV IEC 61000 - 4 - 2空气间隙放电
  • ±8kV IEC 61000 - 4 - 2接触放电
  • ±15kV人体模型
• 300μA低电源电流
• 额定1000kbps数据速率
• 自动断电增强特性

• 手持设备
• 掌上电脑(PDA)
• 手机
• 电源供电类设备
• 数据线
