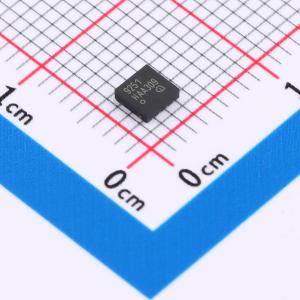

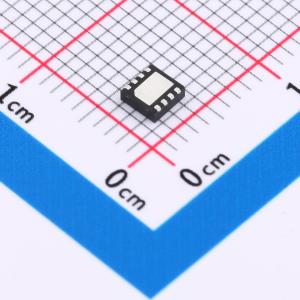

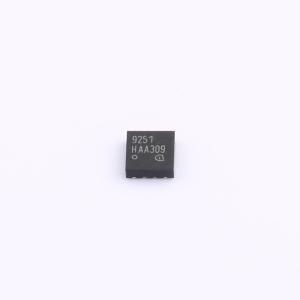

TLE9251LEXUMA1
高速CAN FD收发器 TLE9251
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 完全符合ISO 11898-2 (2016) 和SAE J2284-4/-5标准，支持CAN FD数据帧高达5 MBit/s，低电磁发射，支持远程唤醒功能。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE9251LEXUMA1
- 商品编号
- C2671602
- 商品封装
- TSON-8
- 包装方式
- 编带
- 商品毛重
- 0.064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 38mA | |
| 工作温度 | -40℃~+150℃ | |
| 静态电流 | 18uA |
商品概述
TLE9251用于汽车高速CAN网络以及工业应用。它旨在满足ISO 11898 - 2（2016）物理层规范要求，同时也符合SAE标准J1939和J2284。 TLE9251有PG - DSO - 8封装和小型无引脚PG - TSON - 8封装可供选择。两种封装均符合RoHS标准且无卤素。PG - TSON - 8封装满足自动光学检测（AOI）的焊点要求。 作为物理总线层和高速CAN协议控制器之间的接口，TLE9251可保护微控制器免受网络内部产生的干扰。极高的ESD耐受性和出色的RF抗扰度使其无需额外的保护器件即可用于汽车应用。 当收发器TLE9251未供电时，总线关闭，对高速CAN网络的所有其他节点呈现出理想的无源特性，负载尽可能低。 基于CANH和CANL输出信号的高度对称性，TLE9251在宽频率范围内具有极低的电磁辐射（EME）。即使没有额外的外部电路，TLE9251也能满足严格的EMC测试限值。 完美的发射器对称性与优化的接收器延迟对称性相结合，使TLE9251能够支持CAN FD数据帧。根据网络规模和随之而来的寄生效应，该器件支持高达5 MBit/s的比特率。 专用的低功耗模式，如待机模式，在器件上电时提供极低的静态电流。在待机模式下，VCC上的典型静态电流低于10 μA，同时器件仍可通过高速CAN总线上的总线信号唤醒。 过温保护、输出电流限制或TxD超时功能等故障安全特性可保护TLE9251和外部电路免受不可修复的损坏。
商品特性
- 完全符合ISO 11898 - 2（2016）和SAE J2284 - 4/-5标准
- 参考器件，是CAN收发器互操作性测试规范的一部分
- 保证CAN FD数据帧在高达5 MBit/s的比特率下具有环路延迟对称性
- 极低的电磁辐射（EME），无需额外的共模扼流圈即可使用
- 待机模式下静态电流最小化
- RxD输出端有唤醒指示
- 宽共模范围，具备电磁抗扰度（EMI）
- 出色的ESD耐受性，+/-10kV（HBM）和+/-11kV（IEC 61000 - 4 - 2）
- VCC上有扩展的电源范围
- CAN对地、电池和VCC短路保护
- TxD超时功能
- 掉电状态下CAN总线泄漏电流极低
- 过温保护
- 根据ISO 7637和SAE J2962 - 2标准，可防止汽车瞬态干扰
- 绿色产品（符合RoHS标准）
- 专为自动光学检测（AOI）设计的小型无引脚TSON8封装
应用领域
- 网关模块
- 车身控制模块（BCM）
- 发动机控制单元（ECU）
