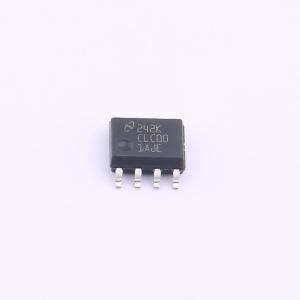

温馨提醒：图片仅供参考，商品以实物为准

CLC001AJE-TR13/NOPB

具有可调输出的串行数字电缆驱动器

描述: CLC001是一款单片高速电缆驱动器，适用于SMPTE259M串行数字视频和ITU-T G.703串行数字数据传输应用。它能够驱动75Ω传输线（如Belden 8281或等效线），数据速率高达622Mbps。
品牌名称: TI(德州仪器)
商品型号: CLC001AJE-TR13/NOPB
商品编号: C2671628
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

CLC001是一款单片高速电缆驱动器，设计用于SMPTE 259M串行数字视频和ITU-T G.703串行数字数据传输应用，可驱动75Ω传输线路，数据速率最高可达622Mbps。受控的输出上升和下降时间典型值为400ps，可最大程度降低过渡引起的抖动，输出电压摆幅可通过外部电阻在800mVp-p~1.0Vp-p之间调节。CLC001的输出级功耗更低，差分输入可直接接受LVDS信号电平、LVPECL电平，或经衰减网络接受PECL电平，可作为通用高速驱动器应用于高速长距离数据传输，采用单+3.3V电源供电，封装为小型8引脚SOIC封装。

商品特性

上升下降时间典型值为400ps
支持最高622Mbps的数据速率
差分输入阈值为100mV
残余抖动低
输出幅度可调节
采用差分输入输出设计
可兼容LVPECL或LVDS输入摆幅
功耗低
采用单+3.3V电源供电
最高结温可达+125℃
储存温度范围为-65℃~+150℃
可承受300℃焊接温度（焊接时长10秒）
ESD等级（HBM）≥ 7kV，（MM）≥ 500V
推荐工作电源电压范围为+3.0V~+3.6V
推荐工作环境温度范围为-40℃~+85℃

应用领域

数字路由器和分配放大器
数字传输线路同轴电缆驱动
双绞线驱动
商用和广播行业串行数字视频接口
兼容SMPTE、Sonet/SDH和ATM的驱动
缓冲应用

	属性	参数值
	商品目录	LVDS芯片
	类型	发送器
	驱动器数	1
	接收器数	0
	工作电压	3V~3.6V

	属性	参数值
	数据速率	622Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS；LVPECL
	功能特性	配置输出摆幅；边沿速率控制
