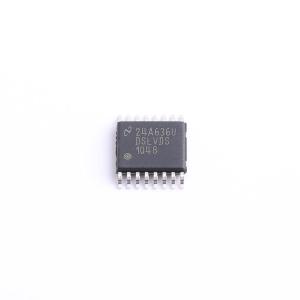

DSLVDS1048PWR

DSLVDS1048

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 四路CMOS直通差动线路接收器，支持超低功耗和高数据速率应用。
品牌名称: TI(德州仪器)
商品型号: DSLVDS1048PWR
商品编号: C2671655
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

DSLVDS1048器件是一款四路CMOS直通差动线路接收器，专为需要超低功耗和高数据速率的应用而设计。该器件旨在使用低电压差动信号(LVDS)技术支持超过400Mbps(200MHz)的数据速率。 DSLVDS1048接受低电压（350mV典型值）差动输入信号，并将其转换为3VCMOS输出电平。该接收器支持TRI- STATE功能，可用于对输出进行多路复用。该接收器还支持开路、短路及终止（100Ω）输入失效防护。该接收器的输出在所有失效防护条件下均为高电平。DSLVDS1048采用了直通引脚排列，可简化PCB布局。 EN和EN(overline)输入将接受AND运算并控制TRI- STATE输出。这些使能端由四个接收器共用。DSLVDS1048和配套的LVDS线路驱动器（例如DSLVDS1047）为高速点对点接口应用提供了大功率PECL/ECL器件的替代产品。

商品特性

旨在用于信号速率高达400Mbps的应用
直通引脚排列可简化PCB布局
150ps通道到通道偏斜（典型值）
100ps差动偏斜（典型值）
2.7ns最大传播延迟
3.3V电源设计
在断电模式下，LVDS输入端具有高阻抗
低功耗设计（3.3V静态条件下为40mW）
能够与现有5VLVDS驱动器交互操作
接受小摆幅（350mV典型值）差动信号电平
支持输入失效防护 - 开路、短路及终止失效防护
0V至 -100mV阈值区域
工作温度范围： -40℃至 +85℃
符合或超出ANSI/TIA/EIA - 644标准
可采用TSSOP封装

应用领域

多功能打印机
板对板通信
测试和测量
打印机
数据中心互连
实验室仪表
超声波扫描仪

	属性	参数值
	商品目录	LVDS芯片
	类型	接收器
	驱动器数	0
	接收器数	4

	属性	参数值
	工作电压	3.3V~3.6V
	数据速率	400Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
