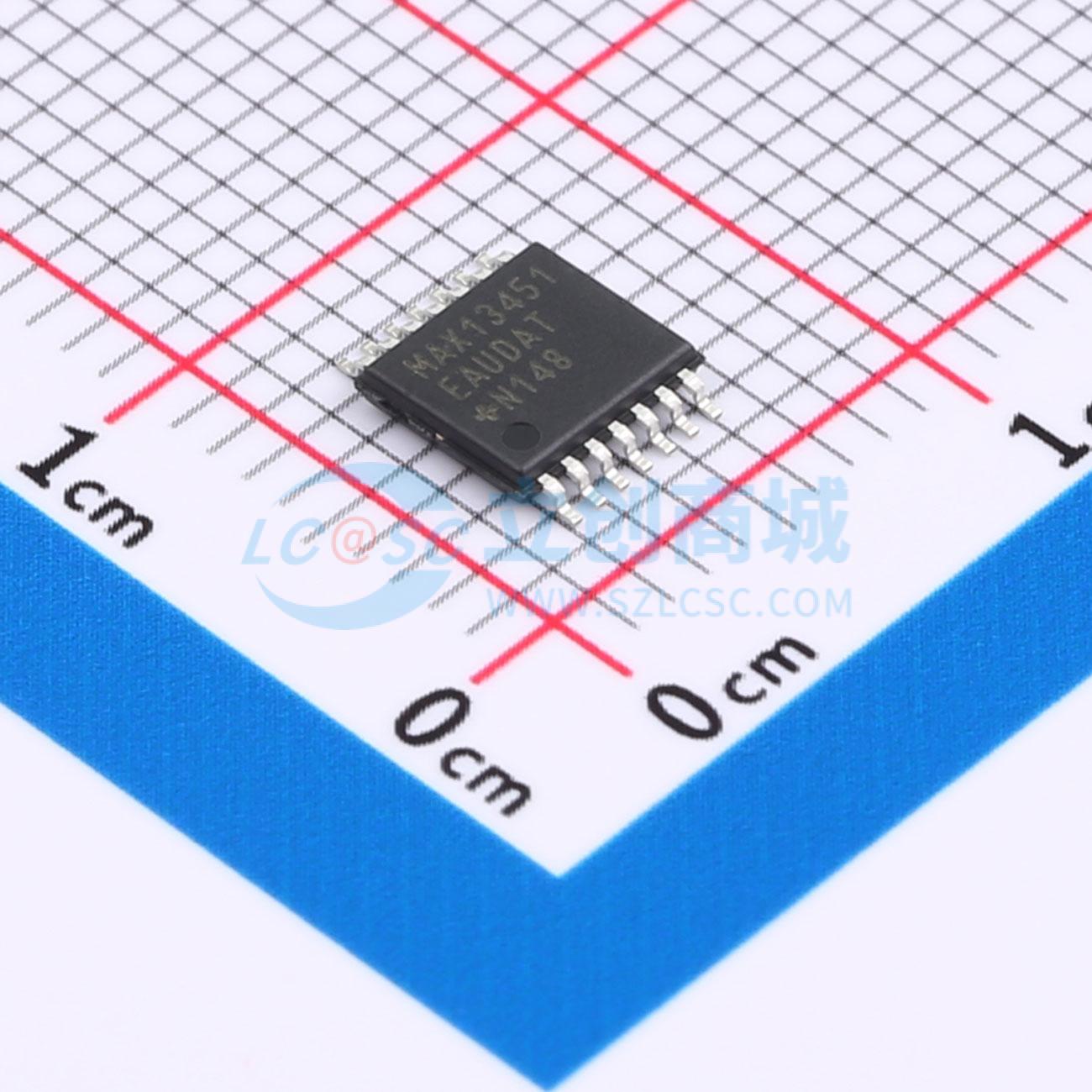

MAX13451EAUD+T

具有集成100Ω/120Ω终端电阻的RS-485收发器

描述: MAX13451E是半双工RS-485/RS-422收发器，内置100Ω和120Ω终端电阻。该器件具有高达20Mbps的数据速率，并支持软件/引脚选择100Ω/120Ω终端电阻。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX13451EAUD+T
商品编号: C2671665
商品封装: HTSSOP-14
包装方式: 编带
商品毛重: 0.105克(g)

商品参数

商品概述

MAX13450E/MAX13451E 是半双工和全双工 RS - 485/RS - 422 收发器。这些器件内置 100Ω 和 120Ω 终端电阻，电阻值可通过引脚选择。逻辑电源输入允许与低至 +1.8V 的逻辑电平接口。 MAX13450E/MAX13451E 的驱动器驱动能力强，可驱动低阻抗线路，适用于基于当今 100Ω 特性阻抗电缆的满载总线双端接情况。两款器件均支持对驱动器输出进行压摆率限制，以降低高达 500kbps 数据速率下的 EMI 和反射。 MAX13451E 具备故障报警指示输出，可向系统发出驱动器存在错误状况的信号。此外，MAX13451E 还具有逻辑反相功能，可在 A - B 信号意外接反时实现相位反转。 MAX13450E/MAX13451E 的接收器输入阻抗为 1/8 单位负载，允许总线上连接多达 256 个收发器。所有驱动器输出采用人体模型 (HBM) 可承受 ±30kV ESD 保护。 MAX13450E/MAX13451E 采用 14 引脚 TSSOP 封装，工作温度范围为汽车级的 - 40℃ 至 +125℃。

商品特性

轻松配置 RS - 422 和 RS - 485 网络，最高数据速率达 20Mbps（最大值）
软件/引脚可选 100Ω/120Ω 终端电阻
集成式可切换电阻，无需外部电阻或 DIP 开关
驱动器可驱动 100Ω 双端接负载，支持 Cat - 5/Cat - 6 和 24 - AWG 电缆
引脚可选压摆率限制，可降低高达 500kbps 数据速率下的 EMI
1/8 单位负载，允许总线上连接多达 256 个收发器
专为恶劣环境设计
增强型 ESD 保护：人体模型 ±30kV；符合 IEC 61000 - 4 - 2 标准的 ±15kV 空气间隙放电；符合 IEC 61000 - 4 - 2 标准的 ±7kV 接触放电
A、B 线极性反相功能（MAX13451E），可在接反时实现相位反转
热保护和过流保护
驱动器故障指示（MAX13451E）
故障安全接收器
工作温度范围： - 40℃ 至 +125℃
电源电压范围： +4.5V 至 +5.5V
集成式低压逻辑接口（低至 1.8V），可与小尺寸 ASIC 和 FPGA 接口

应用领域

工业控制系统
便携式工业设备
电机控制
安全网络
医疗网络

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	20Mbps

	属性	参数值
	节点数	256
	静电保护	±30kV
	工作温度	-40℃~+125℃
	静态电流	6mA
	通讯模式	半双工
