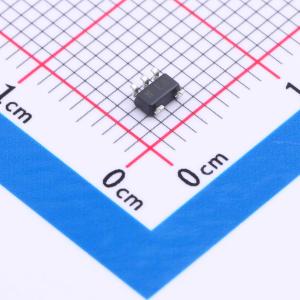

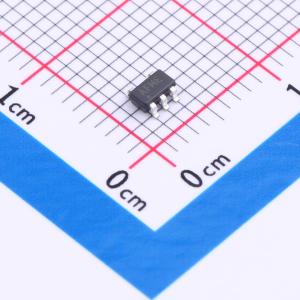

温馨提醒：图片仅供参考，商品以实物为准

MAX3280EAUK/V+T

±15kV ESD保护的52Mbps RS-485/RS-422真失效保护接收器

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: MAX3280E/MAX3281E/MAX3283E/MAX3284E是单个真失效保护接收器，设计用于高达52Mbps的数据速率。这些设备具有±15kV ESD保护，并在3V至5.5V电源范围内工作。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX3280EAUK/V+T
商品编号: C2671891
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

MAX3280E/MAX3281E/MAX3283E/MAX3284E是为RS-485和RS-422通信设计的单接收器。这些设备即使在3V电源下也能保证高达52Mbps的数据传输速率。出色的传播延迟（最大15纳秒）和封装间偏斜时间（最大8纳秒）使这些设备非常适合多点时钟分配应用。

这些设备具有真正的故障安全电路，当接收器输入断开或短路时，可以确保接收器输出逻辑高电平。如果总线上的所有发送器都禁用（高阻态），接收器输出将为逻辑高电平。这些设备具有1/4单位负载的接收器输入阻抗，允许在同一总线上连接多达128个接收器。

MAX3280E是一款采用5引脚SOT23封装的单接收器。MAX3281E/MAX3283E单接收器具有接收器使能（EN或EN bar）功能，并采用6引脚SOT23封装。MAX3284E具有电压逻辑引脚，允许与低电压逻辑电平兼容，如数字FPGA/ASIC。在MAX3284E上，通过将VL设置在1.65V到VCC之间来定义逻辑高的电压阈值。MAX3284E也采用6引脚SOT23封装。

应用领域

时钟分布
电信机架
基站
工业控制
局域网
汽车领域

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	接收器
	驱动器数	0
	接收器数	1
	工作电压	3V~5.5V

	属性	参数值
	数据速率	52Mbps
	节点数	128
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	9mA
