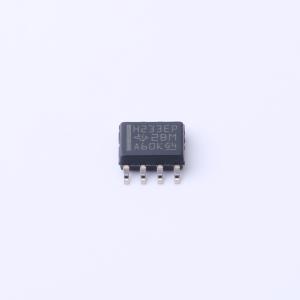

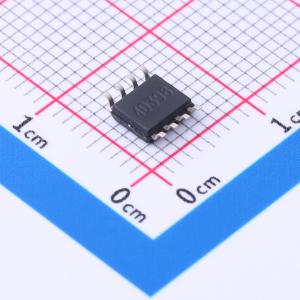

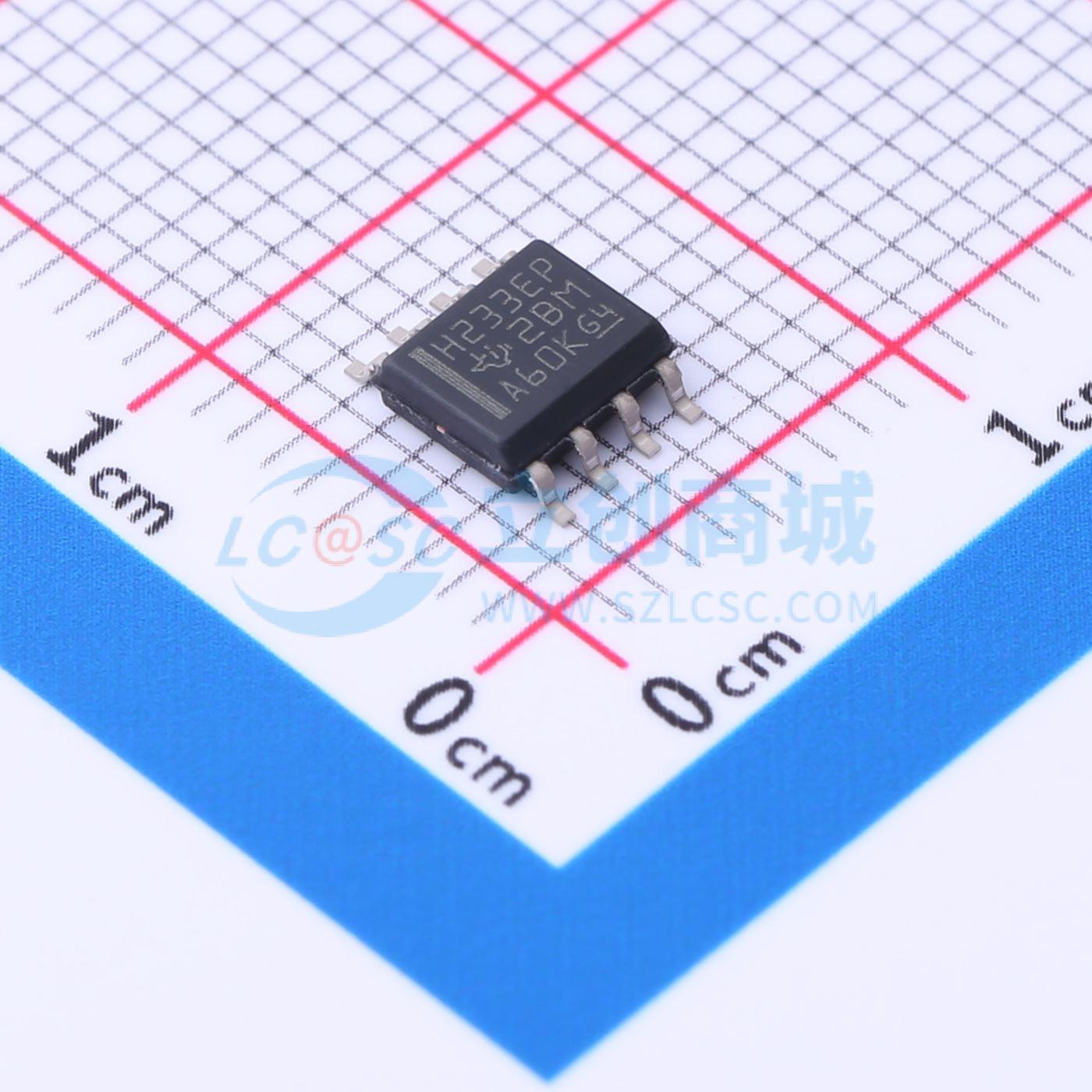

SN65HVD233MDREP

3.3V CAN收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN65HVD233-EP 3.3V CAN 收发器（增强型产品）
品牌名称: TI(德州仪器)
商品型号: SN65HVD233MDREP
商品编号: C2671593
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

SN65HVD233用于采用符合ISO 11898标准的控制器局域网（CAN）串行通信物理层的应用。作为一款CAN收发器，它可在差分CAN总线和CAN控制器之间实现收发功能，信号速率高达1 Mbps。

该器件专为在特别恶劣的环境中工作而设计，具备交叉线、过压和接地故障保护功能，可承受±36 V的电压，还具备过温保护和±100 V的共模瞬态保护。该器件的共模范围为 -7 V至12 V，总线上最多可连接60个节点。

如果将共模范围限制在ISO - 11898标准规定的 -2 V至7 V范围内，总线上最多可连接120个节点。这款收发器可将单端CAN控制器与工业、楼宇自动化和汽车应用中的差分CAN总线相连接。

SN65HVD233的R_S（引脚8）提供三种工作模式：高速模式、斜率控制模式或低功耗待机模式。将R_S直接接地可选择高速模式，使驱动器输出晶体管能够尽可能快速地开关，对上升和下降斜率无限制。通过在R_S引脚连接一个接地电阻可调节上升和下降斜率，因为斜率与该引脚的输出电流成正比。使用10 kΩ的电阻可实现约15 V/μs的压摆率，使用100 kΩ的电阻可实现约2.0 V/μs的压摆率，从而实现斜率控制。

若在R_S引脚施加高逻辑电平，SN65HVD233将进入低电流待机模式，此时驱动器关闭，接收器保持工作状态。当本地协议控制器需要向总线发送数据时，可解除这种低电流待机模式。

SN65HVD233的回环LBK（引脚5）为高电平时，总线输出和总线输入将处于高阻抗状态。其余电路保持工作状态，可用于驱动器到接收器的回环、自诊断节点功能，且不会干扰总线。

商品特性

总线引脚故障保护超过±36 V
总线引脚ESD保护超过16 kV HBM
与ISO 11898兼容
信号速率高达1 Mbps
扩展的 -7 V至12 V共模范围
高输入阻抗允许连接120个节点
LVTTL I/O可承受5 V电压
可调节驱动器转换时间，以提高信号质量
未供电节点不会干扰总线
低电流待机模式……典型值为200 μA
热关断保护
上电/掉电时总线输入和输出无毛刺
低V_cc时具有高输入阻抗
电源循环期间输出为单稳态
具备用于诊断功能的回环功能
DeviceNet供应商ID #806

应用领域

CAN数据总线
工业自动化
DeviceNet数据总线
智能分布式系统（SDS）
SAE J1939标准数据总线接口
NMEA 2000标准数据总线接口
ISO 11783标准数据总线接口

	属性	参数值
	商品目录	CAN收发器
	类型	CAN收发器
	数据速率	1Mbps
	工作电压	3V~3.6V

	属性	参数值
	工作电流	6mA
	工作温度	-55℃~+125℃
	静态电流	600uA
