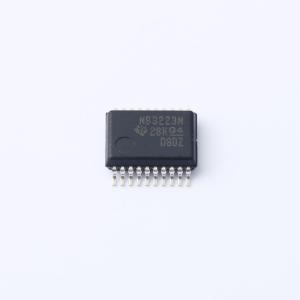

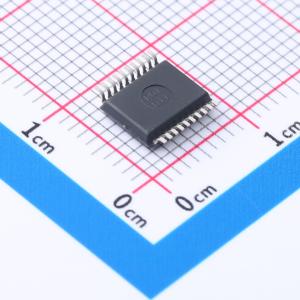

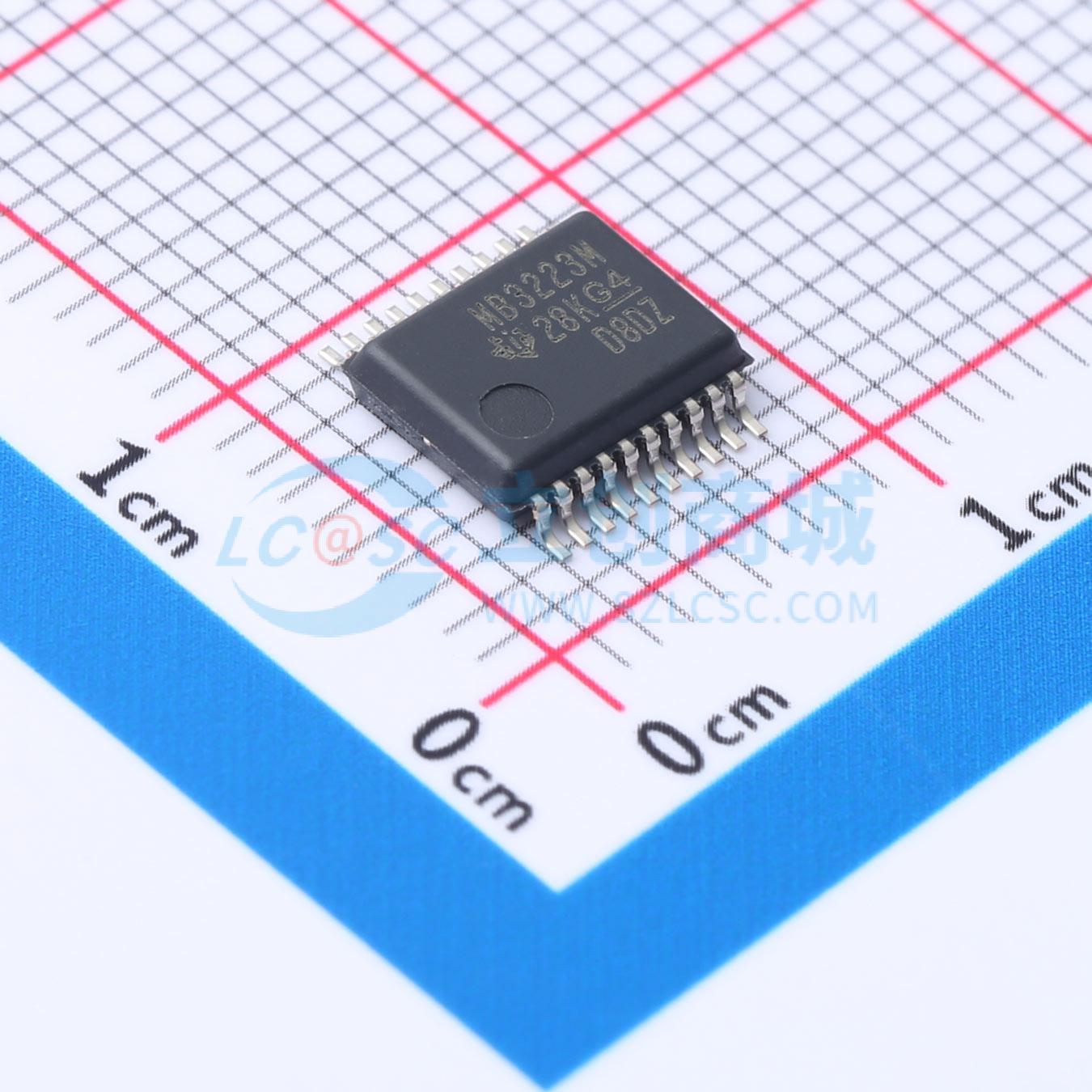

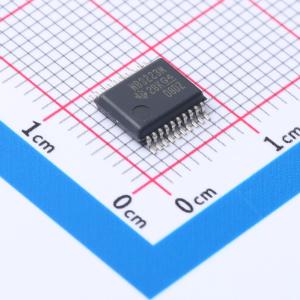

MAX3223MDBREP
3V至5.5V多通道RS-232线路驱动器/接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 具有±15 kV ESD保护的3V至5.5V多通道RS-232线路驱动器/接收器。
- 品牌名称
- TI(德州仪器)
- 商品型号
- MAX3223MDBREP
- 商品编号
- C2671553
- 商品封装
- SSOP-20-208mil
- 包装方式
- 编带
- 商品毛重
- 0.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流 | 1uA |
商品概述
MAX3223 由两个线路驱动器、两个线路接收器和一个带有±15 kV ESD保护（引脚到引脚，包括GND）的双电荷泵电路组成。该器件符合TIA/EIA-232-F标准，并提供了异步通信控制器与串行端口连接器之间的电气接口。电荷泵和四个小型外部电容允许该器件在单个3 V至5.5 V电源下工作。该器件在典型数据信号速率高达250 kbit/s的情况下工作，驱动器输出slew rate最大为30 V/μs。
应用领域
- 电池供电系统
- PDA
- 笔记本电脑
- 手提电脑
- 掌上PC
- 手持设备
控制基线 – 一次组装 – 一个测试地点 – 一个制造地点
