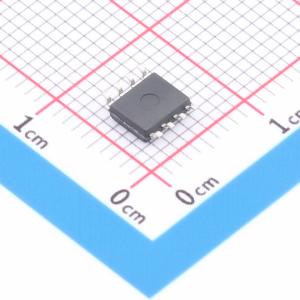

温馨提醒：图片仅供参考，商品以实物为准

CLC006BMX/NOPB

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CLC006 5V SEMPTE 259M 电缆驱动器
品牌名称: TI(德州仪器)
商品型号: CLC006BMX/NOPB
商品编号: C2671557
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.36克(g)

商品参数

商品概述

CLC006是一款单片高速电缆驱动器，设计用于串行数字视频数据传输标准，可驱动75Ω传输线，最高数据速率可达400Mbps。受控的输出上升和下降时间典型值为650ps，可最小化转换诱发的抖动。输出电压摆幅典型值为1.65V，由高精度低漂移内部带隙基准设定，可给反向匹配且端接的75Ω电缆提供800mV摆幅，输出摆幅可通过外部电阻在0.7V峰峰值到2V峰峰值之间调节。AB类输出级功耗低于其他设计，两路输出都端接时功耗为185mW，不需要外部偏置电阻。差分输入可接受范围宽广的数字信号，从200mV峰峰值到ECL电平，都可在规定的共模限值内工作。输入为高阻抗发射极跟随器缓冲差分输入，也可输入单端信号，支持交流耦合或直流耦合输入，可通过电阻网络提供输入端接和偏置，输入直流共模电压范围为正电源VCC下方0.8V至2.5V。AB类输出级不需要偏置或下拉电阻，具有功耗更低、外部元件更少的优势，输出可采用直流或交流耦合连接负载，带隙电压基准设定的输出电平与正确端接的F100K和10K ECL兼容。可采用单+5V或-5.2V电源供电，采用8引脚SOIC封装，内置有限的ESD保护，存储或操作过程中需采取措施防止静电损坏MOS门极。

商品特性

不需要外部下拉电阻
输出幅度可调节
具备差分输入和差分输出
功耗低
支持单+5V或-5.2V电源供电
上升下降时间典型值为650ps
支持最高数据速率达400Mbps
支持200mV差分输入
残余抖动低，典型值为25ps峰峰值
不需要外部偏置电阻
支持差分输入也支持单端输入，可采用交流耦合或直流耦合
输出可采用直流耦合或交流耦合
内置高精度低漂移内部带隙基准，稳定输出电平

应用领域

数字路由器和分配放大器
数字传输线同轴电缆驱动器
双绞线驱动器
商用和广播行业串行数字视频接口
兼容SMPTE、Sonet/SDH、ATM标准的驱动应用
缓冲应用
通用高速数字驱动应用

	属性	参数值
	商品目录	视频接口芯片
	类型	驱动器
	数据接口	-
	数据速率	400Mbps

	属性	参数值
	工作电压	4.5V~5.5V
	工作温度	-40℃~+85℃
	功能特性	可编程增益放大器
