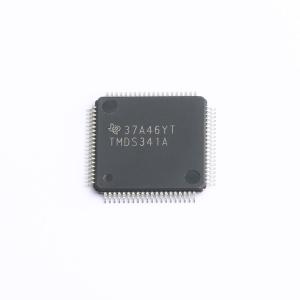

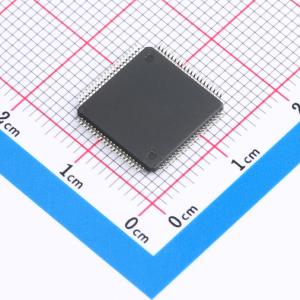

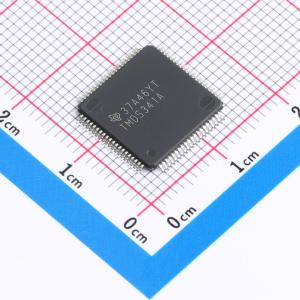

TMDS341APFCR

TMDS341A是一款3端口数字视频接口（DVI）或高清多媒体接口（HDMI）开关，可将多达3个DVI或HDMI端口切换至单个显示终端。每个端口支持4条TMDS通道、1个热插拔检测器和1个I²C接口。每条TMDS通道的信号速率最高可达2.25 Gbps。

通过配置源选择器S1、S2和S3来选择活动源。每个端口选定的TMDS输入信号通过一个3选1多路复用器进行切换。所选输入端口的I²C接口与输出端口的I²C接口相连，所选输入端口的热插拔检测器（HPD）输出至HPD_SINK。对于未使用的端口，其I²C接口处于隔离状态，HPD引脚保持低电平。

每个接收器输入引脚都集成了上拉至VCC的端接电阻（50 Ω），无需外部端接。从VSADJ引脚到地外接一个精密电阻，用于设置差分输出电压，使其符合TMDS标准。当输出连接到标准TMDS端接且OE为高电平时，输出呈高阻抗状态。

TMDS341A提供固定的8 dB输入均衡和可选的3 dB输出去加重功能，可通过5米或更长的符合DVI标准的电缆优化系统性能。该器件的工作温度范围为0℃至70℃。

• 超过5 kV
• 与HDMI 1.3a兼容
• 支持2.25 Gbps信号速率，适用于480i/p、720i/p和1080i/p分辨率，最高可达12位色深
• 每个端口支持HDMI或DVI输入
• 未使用端口的数字显示控制（DDC）总线隔离
• 所有DDC和HPD_SINK输入具有5 V容限
• 集成接收器端接
• 线对间输出偏斜 <100 ps
• 线对内偏斜 <50 ps
• 8 dB接收器均衡，补偿5米DVI电缆损耗
• 禁用时输出呈高阻抗状态
• TMDS输入具备HBM ESD保护
• 3.3 V电源供电
• 80引脚TQFP封装
• 符合ROHS标准，可承受260℃回流焊温度

• 三个数字视频（DVI）或数字视听（HDMI）源的切换
• 数字电视
• 数字投影仪
• 音频视频接收器
