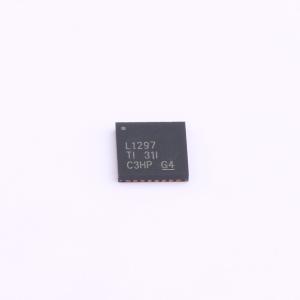

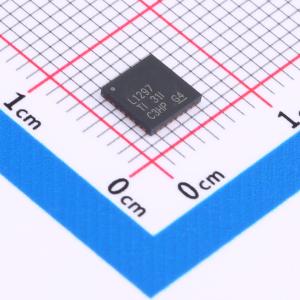

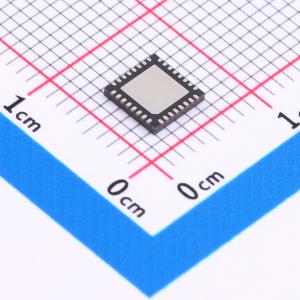

LMH1297RTVR

带有集成时钟恢复器的LMH1297 12GUHD-SDI双向I/O

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMH1297是一款带有集成时钟恢复器的12GUHD-SDI双向I/O。它可以在输入模式下配置为自适应电缆均衡器，在输出模式下配置为双电缆驱动器。
品牌名称: TI(德州仪器)
商品型号: LMH1297RTVR
商品编号: C2676876
商品封装: WQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.113克(g)

商品概述

LMH1297 是带有集成时钟恢复器的 12G UHD - SDI 75Ω 双向 I/O。此器件可以在输入模式下配置为自适应电缆均衡器，也可以在输出模式下配置为双电缆驱动器，允许系统设计人员灵活地将单个 BNC 用作输入或输出端口，从而简化 UHD 视频硬件设计。集成的时钟恢复器在两种模式下均可锁定到所有支持的高达 11.88Gbps 的 SMPTE 数据速率。此双向 I/O 具有片上 75Ω 终端和回损补偿网络，满足严格的 SMPTE 回损要求。额外的 75Ω 驱动器输出可让 LMH1297 支持各种系统功能。在 EQ（均衡器）模式下，该第二个 75Ω 驱动器可用作环通输出。在电缆驱动器 (CD) 模式下，该 75Ω 驱动器可用作第二个扇出电缆驱动器。主机侧 100Ω 驱动器也可在 CD 模式下用作环回输出，从而用于监控。片上时钟恢复器可减弱高频抖动并使用纯净的低抖动时钟完全重新生成数据。此时钟恢复器具有内置环路滤波器，且不需要任何输入参考时钟。LMH1297 还有内部眼图张开度监视器和可编程引脚，以便进行 CDR 锁定指示、输入载波检测或硬件中断，从而支持系统诊断和电路板启动。由 2.5V 单电源供电运行。

商品特性

集成时钟恢复器锁定为 11.88Gbps、5.94Gbps、2.97Gbps、1.485Gbps 或 1.001 分频子速率和 270Mbps 的 SMPTE 速率
片上 75Ω 终端和回损补偿网络
EQ（均衡器）模式：带有集成时钟恢复器的自适应电缆均衡器具有去加重功能的 100Ω 输出驱动器，时钟恢复型 75Ω 环通输出
EQ 模式电缆传输距离（Belden 1694A，禁用 SDI_OUT）：11.88Gbps 时为 75m，5.94Gbps 时为 120m，2.97Gbps 时为 200m，1.485Gbps 时为 300m，270Mbps 时为 600m
电缆驱动器 (CD) 模式：带有集成时钟恢复器的双路差分输出电缆驱动器自适应 PCB 输入均衡器，时钟恢复型 100Ω 环回输出
75Ω 输出端的自动预加重和转换率控制
75Ω 和 100Ω 输出端的极性反转通过 ENABLE 引脚进行断电控制
2.5V 单电源

应用领域

SMPTE 兼容串行数字接口
UHDTV/4K/8K/HDTV/SDTV 视频
IP 媒体网关
数字视频处理和编辑

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	视频接口芯片
	类型	-
	数据接口	-

	属性	参数值
	数据速率	-
	工作电压	2.375V~2.625V
	工作温度	-40℃~+85℃
