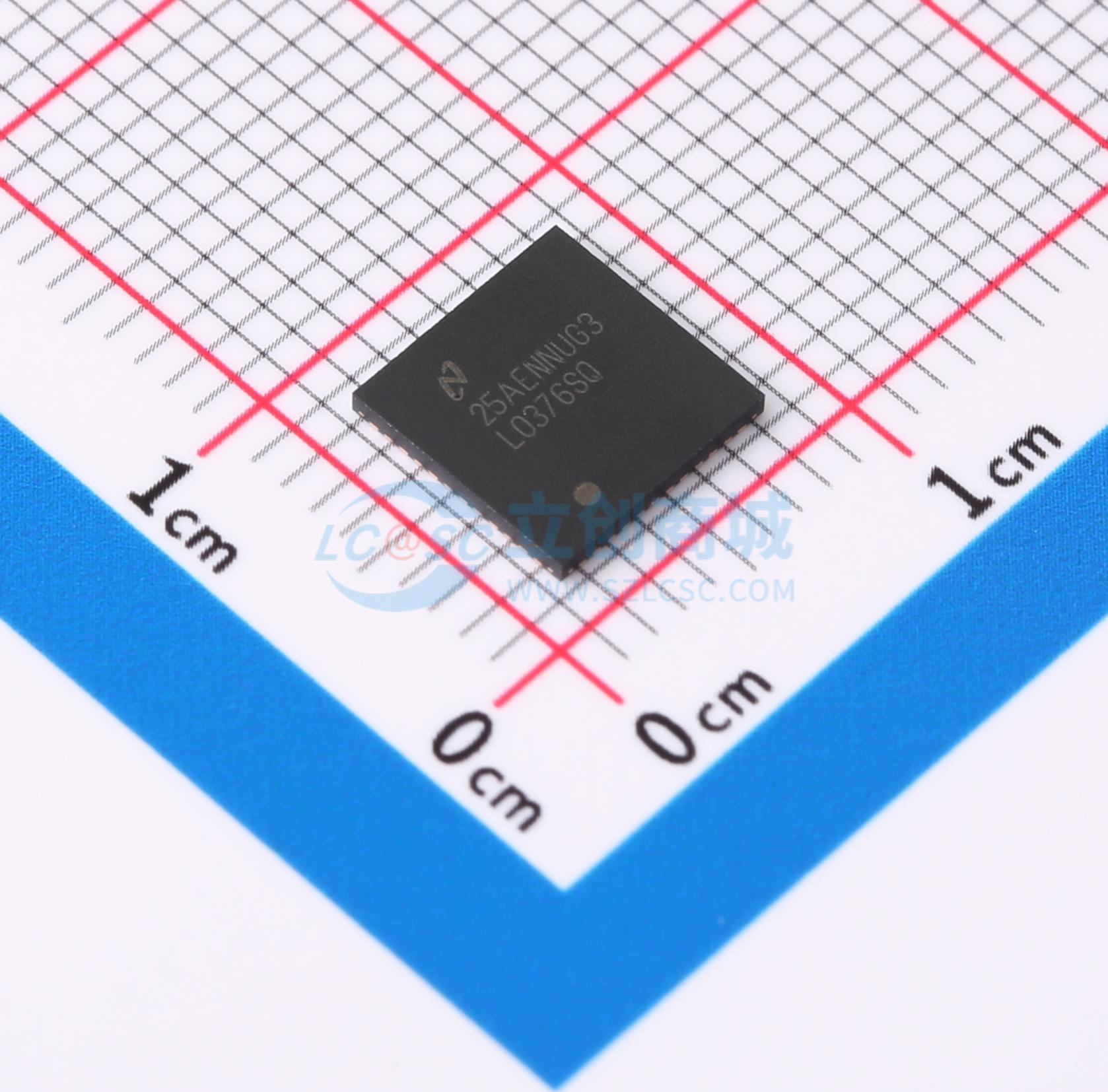

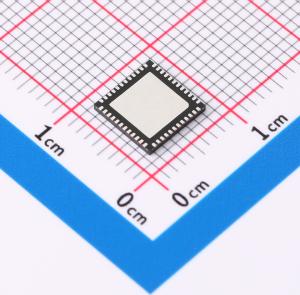

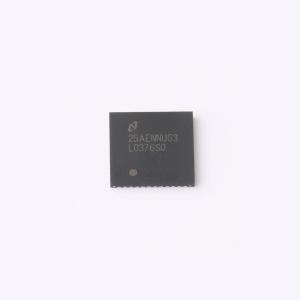

LMH0376SQX/NOPB

LMH0376 3Gbps HD/SD SDI低功耗重定时器，带集成眼图监视器和4:1输入多路复用器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMH0376 是一个支持125 Mbps, 270 Mbps, 1.4835 Gbps, 1.485 Gbps, 2.967 Gbps, 和 2.97 Gbps 数据速率的串行数字视频数据重定时器。它自动检测输入数据速率并重新定时数据以抑制累积抖动。
品牌名称: TI(德州仪器)
商品型号: LMH0376SQX/NOPB
商品编号: C2676891
商品封装: WQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.219克(g)

商品参数

	属性	参数值
	工作电压	2.5V
	工作温度	-40℃~+85℃
	功能特性	内置锁相环；链路均衡与补偿；抖动与误码容忍

商品概述

LMH0376是一款3 Gbps高清/标清串行数字接口低功耗时钟恢复器，集成眼图监视器和4:1输入多路复用器，可将串行数字视频数据重新定时为符合标准要求的数据，支持多档串行数据速率运行，能够自动检测输入数据速率，对数据重定时以抑制累积抖动，可选择将恢复的时钟作为输出提供；集成4:1输入多路复用器可从四个输入数据流中选择一路进行重定时，每个输入均配备可均衡0-60英寸FR4迹线的均衡器，还自带带可编程阈值的独立信号检测；具备两个差分串行数据输出，支持灵活选择输出信号类型，输出驱动器可提供可编程去加重以补偿高达40英寸的FR4迹线损耗，同时输出支持可编程共模电压和摆动；自带64×64点眼图监视器，可用于分析输入信号的眼图质量，支持引脚模式和SPI模式两种运行模式。

商品特性

兼容SMPTE ST 424、SMPTE ST 292 和 SMPTE ST 259-C标准
支持125Mbps、270Mbps、1.4835Gbps、1.485Gbps、2.967Gbps 和 2.97Gbps串行数据速率运行
270Mbps速率下支持数字视频广播异步串口，125Mbps速率下支持多通道音频数字接口
典型功耗100mW，启用两个输出驱动器时功耗为145mW
集成4:1复用输入，配备0-60英寸FR4均衡器，支持每个通道独立信号检测
提供两个带恢复时钟选项的差分时钟恢复输出
输出支持去加重功能，可补偿高达40英寸的FR4迹线损耗
集成64×64点眼图张开监视器
支持27MHz外部基准运行或无基准运行
输入自带100Ω内部端接，支持轨到轨输入共模电压
输出自带100Ω内部端接低压差分信令输出，支持可编程输出共模电压和摆动
采用单个2.5V电源供电
带有器件断电控制的省电模式
采用48引脚超薄四方扁平无引线封装，封装尺寸为7mm×7mm
工作工业温度范围为-40℃至85℃
引脚模式下与LMH0356封装兼容
SPI模式下可通过可选SPI串行接口配置、监视菊花链配置中的多个器件

应用领域

SMPTE ST 424、SMPTE ST 292 和 SMPTE ST 259串行数字接口
广播视频路由器、交换机和信号分配放大器

	属性	参数值
	商品目录	视频接口芯片
	类型	-
	数据接口	SPI
	数据速率	3Gbps
