温馨提醒：图片仅供参考，商品以实物为准

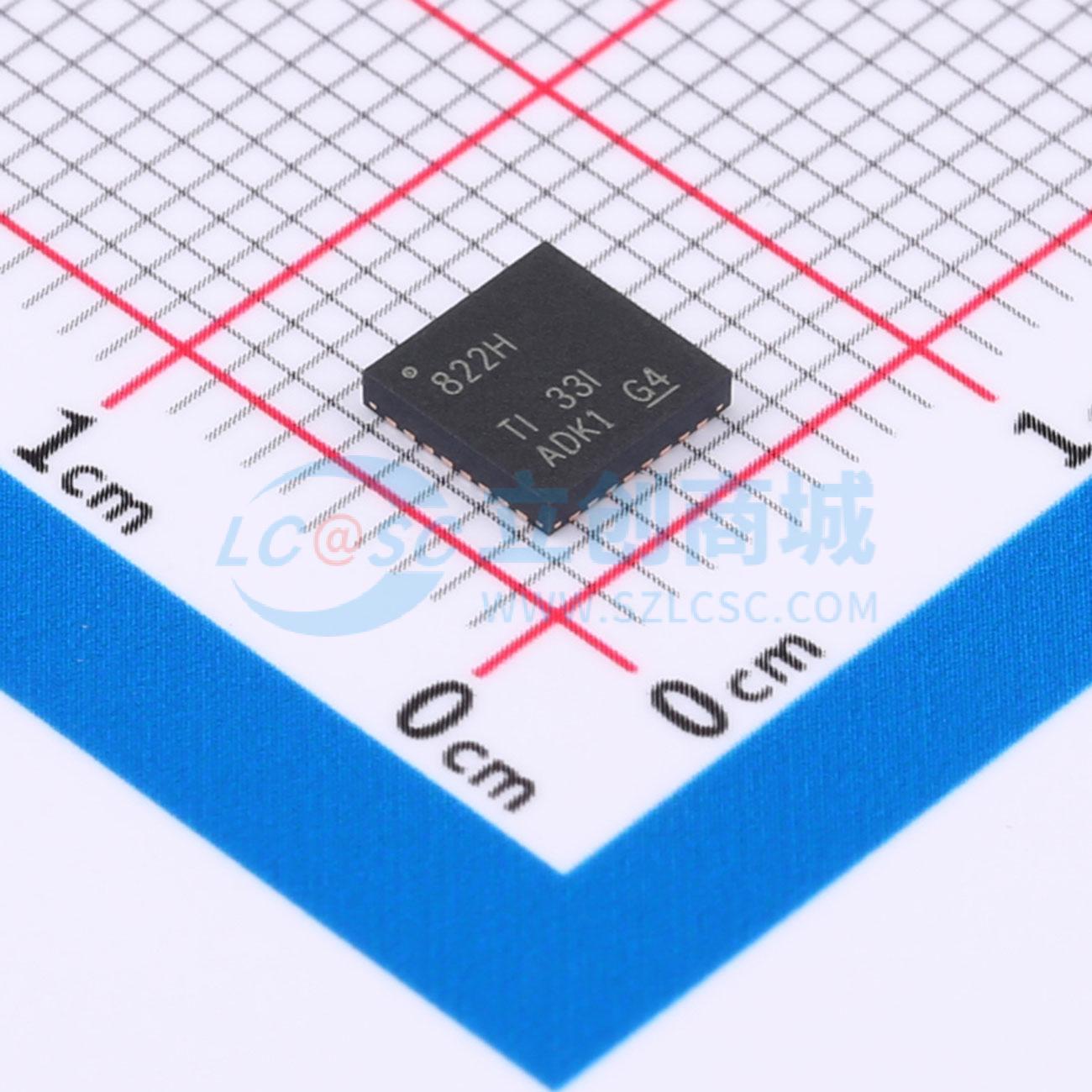

DP83822HRHBR

描述: DP83822H 具有 16kV ESD 保护、支持工作温度范围的耐用型低功耗 10/100Mbps 以太网 PHY 收发器
品牌名称: TI(德州仪器)
商品型号: DP83822HRHBR
商品编号: C2674404
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.1克(g)

商品概述

DP83822 是一款超稳健、低功耗单端口 10/100Mbps 以太网 PHY，是苛刻工业环境的理想之选。它提供通过标准双绞线电缆发送和接收数据或者连接到外部光纤收发器所需的所有物理层功能。此外，DP83822 还可通过标准 MII、RMII 或 RGMII 接口灵活地连接到 MAC。为了便于使用，DP83822 提供了集成电缆诊断工具、内置自检和环回功能。它能够凭借自身的快速下行链路检测和强制模式下的自动 MDIX 功能支持多条工业现场总线。 DP83822 提供了一种创新型可靠方案来降低功耗，具体将通过 EEE、WoL 和其他可编程节能模式来实现。 DP83822 是一个功能丰富的引脚到引脚可升级选项，适用于 TLK105、TLK106、TLK105L 和 TLK106L 10/100 Mbps 以太网 PHY。

商品特性

超稳健 10/100Mbs PHY
IEC 6100 - 4 - 2 ESD：+/- 8KV 接触放电
IEC 6100 - 4 - 4 EFT：4KV 下的 A 类
CISPR 22 传导发射：B 类
CISPR 22 辐射发射：B 类
工作温度：-40°C - 125°C
MAC 接口：RGMII/RMII/MII 符合 IEEE 802.3u 标准：100BASE - FX、100BASE - TX 和 10BASE - Te
灵活的电源选项
- 低功耗单电源选项
  - 1.8V AVD < 120mW
  - 3.3V AVD < 220mW
- 可用的 I/O 电压：3.3V/2.5V/1.8V
省电功能
- 节能以太网 (EEE) IEEE 802.3az
- 支持 WoL（局域网唤醒），具有魔术包检测功能
- 可编程节能模式
IEEE 1588 时间戳的帧起始监测
诊断工具：电缆诊断、BIST（内置自检）、环回、快速链路断开检测
强制模式下自动交叉

应用领域

电机驱动器
工厂自动化、机器人和运动控制
电网基础设施
楼宇自动化
工业以太网现场总线
实时工业以太网应用，例如 ProfiNET

交货周期

订货5-7个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	其他接口
	接口类型	RMII；RGMII；MII
	数据速率	100Mbps

	属性	参数值
	工作电压	1.71V~3.45V
	工作温度	-40℃~+125℃
