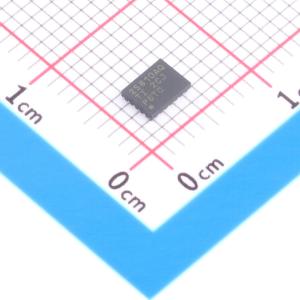

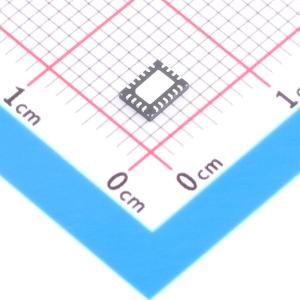

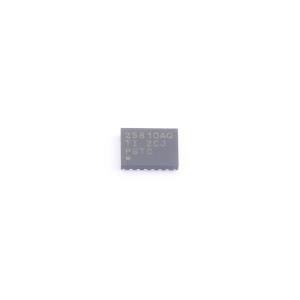

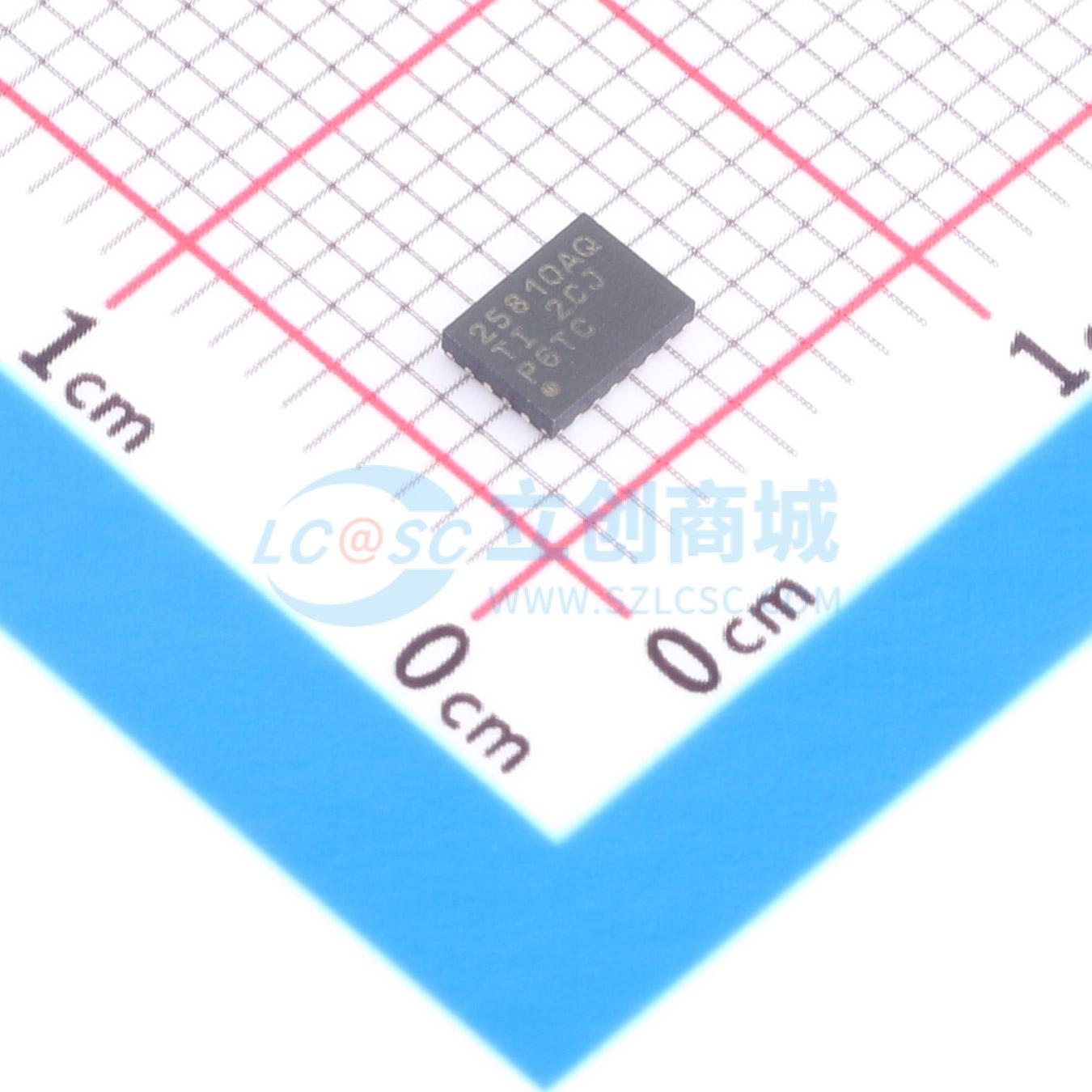

TPS25810ATWRVCRQ1
具有数字电缆补偿功能的TPS25810A-Q1 USB Type-C DFP控制器和电源开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS25810A-Q1是一款USB Type-C下行端口(DFP)控制器，集成了一个额定电流为3A的USB电源开关。通过监测Type-C配置通道(CC)线路来发现连接的USB设备。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS25810ATWRVCRQ1
- 商品编号
- C2674419
- 商品封装
- WQFN-20-EP(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | USB Type-C |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ |
商品概述
TPS25810A-Q1 器件一款USB Type-C 下行端口(DFP) 控制器，集成了一个额定电流为3A 的USB 电源开关。此器件通过监测Type-C 配置通道(CC) 线路来发现连接的USB 设备。如果连接了上行端口(UFP)器件，它会向 V_BUS 供电，并将可选 V_BUS 拉电流能力通过直通CC 线路传达给UFP。如果使用电子标记电缆连接了UFP，它还会将 V_CONN 电源施加于电缆CC引脚。当连接Type-C 音频附件或调试附件时，TPS25810A-Q1 可以识别并报告此连接。 未连接USB 负载时，TPS25810A-Q1 器件从AUX 引脚上消耗的电流小于 0.7μA （典型值）。未连接UFP 时，此器件通过使用UFP 输出对5V 高功率电源进行禁用，从而可在S4 和S5 系统功耗状态下进一步实现系统节能。在此模式下，该器件能够由电压较低(3.3V) 的辅助电源(AUX) 供电运行，该电源通常在低功耗状态（S4 和S5）下为系统微控制器供电。 TPS25810A-Q1 器件集成了一个 34mΩ 电源开关，且无论Type-C 电流通告级别为何，均具有固定的3.4A 电流限制。FAULT 输出在开关处于过流和过热条件时发出信号。CS 输出用于实现负载电流大于1.95A 的数字电缆补偿。电缆补偿也称为线路压降补偿，是将USB 电源的电压降补偿到UFP 负载的一种手段。
商品特性
- 符合汽车应用要求，具有符合AEC-Q100 标准的下列特性：
- 器件温度等级T：环境工作温度范围为 -40℃ 至 105℃
- 器件人体模型(HBM) 静电放电(ESD) 分类等级2
- 器件组件充电模式(CDM) ESD 分类等级C4B
- 兼容USB Type-C 版本1.2 的下行数据端口(DFP)控制器
- 连接器连接或断开的检测，配置通道(CC) STD、1.5A、3A 电流能力通告
- 超高速极性的确定
- VBUS 应用和放电
- VCONN 应用于电子标记电缆音频和调试附件的识别
- 三个输入电源选项：IN1：USB 充电电源；IN2：VCONN 电源；AUX：器件电源
- 电源唤醒可保证系统冬眠(S4) 和关闭(S5) 功耗状态下的低功耗
- 34mΩ（典型值）高侧金属氧化物半导体场效应晶体管(MOSFET)
- 固定 3.4A（限制值）(±7.1%)
- 数字电缆补偿， I（输出） ≥ 1.95A
- 封装：20 引脚WQFN (3mm×4mm)
应用领域
- 汽车信息娱乐系统
- 汽车后座USB 充电
