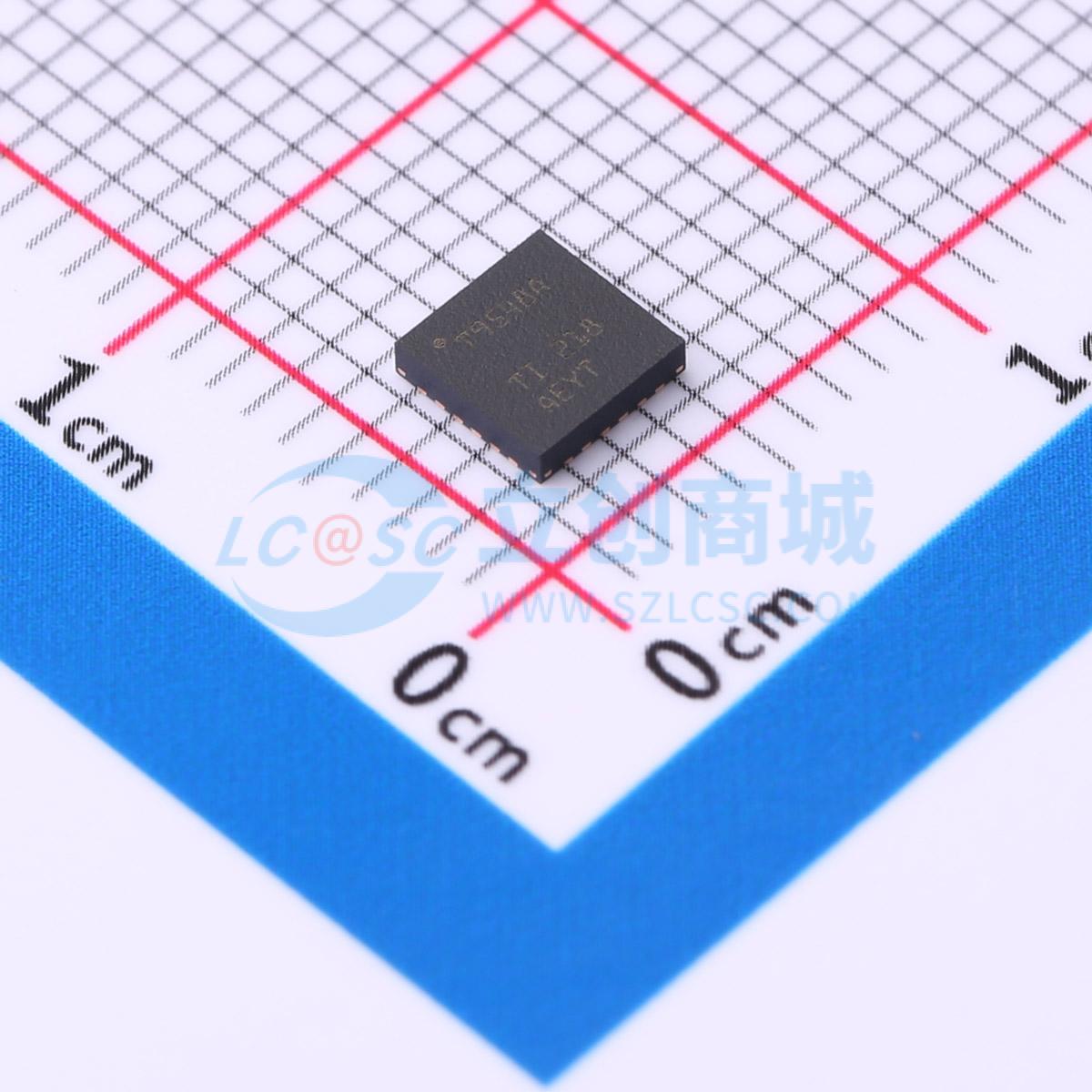

TCA9548ARGERQ1

支持复位的汽车8通道I2C开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TCA9548A-Q1 具有复位和电压转换的汽车类 8 通道、1.65V 至 5.25V I2C/SMBus 开关
品牌名称: TI(德州仪器)
商品型号: TCA9548ARGERQ1
商品编号: C2674697
商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.075克(g)

商品参数

商品概述

TCA9548A-Q1 器件配有八个可通过 I2C 总线控制的双向转换开关。SCL/SDA 上行对扩展到八个下行对，或者通道。根据可编程控制寄存器的内容，可选择任一单独 SCn/SDn 通道或者通道组合。这些下游通道可用于解决 I2C 目标地址冲突。例如，如果应用中需要八个完全相同的数字温度传感器，则每个通道 (0-7) 可以连接一个传感器。

发生超时或其他不当操作时，系统控制器可通过将 RESET 输入置为低电平来复位 TCA9548A-Q1。同样，上电复位即可取消选中所有通道并初始化 I2C/SMBus 状态机。将 RESET 置为有效也可实现复位和初始化，并且无需将部件断电。这样可以在下游 I2C 总线之一卡在低电平状态时进行恢复。

由于在开关上有导通栅极，因此可使用 VCC 引脚来限制 TCA9548A-Q1 传递的最大高电压。限制最大高电压后，可以在每个对上使用不同的总线电压，从而让 1.8V、2.5V 或 3.3V 器件能够在没有任何额外保护的情况下与 5V 器件通信。对于每个通道，外部上拉电阻器将总线电压上拉至所需的电压水平。所有 I/O 引脚可耐受 5 V 电压。

商品特性

AEC-Q100（等级 1）：符合汽车应用要求
提供功能安全可帮助进行功能安全系统设计的文档
1 至 8 个双向转换开关
与 I2C 总线和 SMBus 兼容
低电平有效复位输入
三个地址引脚，I2C 总线最多支持八个 TCA9548A-Q1 器件
通过 I2C 总线进行通道选择，可任意组合
加电时所有开关通道取消选定
低 RON 开关
支持在 1.8V、2.5V、3.3V 和 5V 总线间进行电压电平转换
加电时无干扰
支持热插入
低静态电流
工作电源电压范围为 1.65V 至 5.25V
5V 耐压输入
0 至 400kHz 时钟频率
闩锁性能超过 100mA，符合 JESD 78 II 类规范

应用领域

信息娱乐系统
车身和控制
路由器（电信交换设备）
工厂自动化
具有 I2C 目标地址冲突（例如，多个完全一样的温度传感器）的产品

	属性	参数值
	商品目录	其他接口
	接口类型	I2C；SMBus
	数据速率	400Kbps
	工作电压	1.65V~5.25V

	属性	参数值
	工作温度	-40℃~+85℃
	工作电流	80uA
	静态电流	4uA
