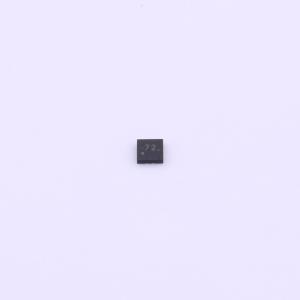

TUSB322IRWBR

TUSB322I 器件可在USB Type-C 端口上实现Type-C生态系统所需的配置通道(CC) 逻辑。TUSB322I 器件使用CC 引脚来确定端口的连接状态和电缆方向，以及进行角色检测和Type-C 电流模式控制。TUSB322I器件可配置为下行端口(DFP)、上行端口(UFP) 或双角色端口(DRP)，因此成为任何应用的理想选择。 根据Type-C 规范，TUSB322I 器件会交替配置为DFP 或UFP。CC 逻辑块通过监视CC1 和CC2 引脚上的上拉或下拉电阻，以确定何时连接了USB 端口、电缆的方向以及检测到的角色。CC 逻辑根据检测到的角色来确定Type-C 电流模式为默认、中等还是高。该逻辑通过实施VBUS 检测来确定端口在UFP 和DRP模式下是否连接成功。当检测到有源电缆时，TUSB322I 将为VCONN 供电。 该器件能够在宽电源范围内工作，并且具有较低功耗。 TUSB322I 器件可在工业级温度范围内工作。

The USB Type-C ecosystem operates around a small form factor connector and cable that is flippable and reversible. Due to the nature of the connector, a scheme is required to determine the connector orientation. Additional schemes are required to determine when a USB port is attached and the acting role of the USB port (DFP, UFP, DRP), as well as to communicate Type-C current capabilities. These schemes are implemented over the CC pins according to the USB Type-C specifications. The TUSB322I device provides Configuration Channel (CC) logic for determining USB port attach and detach, role detection, cable orientation, and Type-C current mode. The TUSB322I device also contains several features such as VCONN sourcing, USB3.1 mux direction control, mode configuration, and low standby current, all of which make the TUSB322I device ideal for source or sinks in USB2.0 or USB3.1 applications.

• USB Type-C规范1.1向后兼容USB Type-C 规范1.0支持高达3A 的电流通告和检测
• 仅主机 - 下行端口(DFP)/源设备（仅限I2C模式）
• 仅器件 – 上行端口(UFP)/接收设备（仅限I2C模式）
• 双角色端口 – DRP
• USB 端口连接检测
• 电缆方向检测
• 角色检测
• Type-C 电流模式（默认、中等和高）+u
• VBUS 检测
• I2C 或GPIO 控制
• 针对有源电缆提供VCONN 支持
• 外部开关电缆检测与方向控制
• 通过I2C 实现角色配置控制
• 电源电压：4.5V 至5.5V
• 低电流消耗
• 工业温度范围： -40°C 至85°C

• 主机、设备、双角色端口应用
• 移动电话
• 平板电脑和笔记本电脑
• USB 外设
